摘 要： 摘 要：本文將闡明靜電紡絲技術在新能源存儲材料中靜電紡絲相對比其他技術的優勢。由于目前不可再生能源的急劇消耗導致全球的生態環境發生了巨大的變化，人們對于環境保護以及可再生能源的需求與日俱增，所以新能源材料的研發腳步必須加快，在能源材料、智能材料、納米
摘 要：本文將闡明靜電紡絲技術在新能源存儲材料中靜電紡絲相對比其他技術的優勢。由于目前不可再生能源的急劇消耗導致全球的生態環境發生了巨大的變化，人們對于環境保護以及可再生能源的需求與日俱增，所以新能源材料的研發腳步必須加快，在能源材料、智能材料、納米材料等方面取得了很大的進展。而靜電紡絲所制備材料的多孔，比表面積等特點引起了廣泛的關注，并且其簡單高效的工藝也為產業化生產提供了堅實的基礎。因此在新能源材料中的實際應用中，靜電紡絲技術有著令大家看好的前景。
關鍵詞：新能源材料;靜電紡絲;儲能
1 引言
近年來，化石能源巨量的消耗和能源危機引發的環境問題日趨嚴重，尋求適當的新能源儲存技術迫在眉睫，其中超級電容器、鋰離子電池、鈉離子電池等能源儲存設備受到了廣泛關注。而靜電紡絲技術所制備的納米纖維由于其優異的特性，在上述能源存儲設備中已經有了大量的研究與應用。
2 靜電紡絲技術
靜電紡絲技術 [1-2] 操作對于實驗設備要求是非常低，操作起來也十分簡單，生產過程中所耗費的成本比較低。該技術是一種特殊形式，在聚合物流體被靜電霧化的實驗過程中，聚合物流體被靜電霧化和分離。這種流體是從針頭飛出的微小噴射物，在兩端的高壓下可以飛行相當長的距離。在飛行過程中，噴射出來的溶液里面的溶劑不斷揮發，殘留的聚合物纖維在接收裝置上凝固得到納米纖維。在特殊的纖維制造工藝下，聚合物溶液在強電場作用下將會發生旋轉或在強電場中慢慢熔化。從針中射出的聚合物流體不是球形的液滴，而是泰勒圓錐的形狀 (alias: Taylor cone)，并從泰勒圓錐的尖端延伸，延伸出細絲 [3]。能生產出納米級的材料便是這種技術的優點。與其他生產方法相比，電紡技術生產效率更高，生產工藝和生產設備相對簡單，產品具有較高的比表面積，具有較高的孔隙率和獨特的網絡結構。
3 靜電紡絲應用
3.1 靜電紡絲制備納米材料應用于鋰離子電池
鋰離子電池具有重量輕、容量大、工作電壓高、能量 / 功率密度高、自放電率低和無記憶效應等優點 [4-5]。所以在各種現有的能量存儲設備中，解決對高性能電化學能量存儲不斷增長的需求的有效方法是鋰離子電池(LIB)。
Chunshen Wang 課題報道了一種新穎的柔性 3D Si / C 纖維紙電極，該電極通過靜電噴霧納米 Si-PAN(聚丙烯腈)簇和靜電紡絲 PAN 纖維，隨后碳化而合成。將 Si 納米顆粒均勻地摻入碳紡織基質中，從而形成納米 Si / 碳復合纖維紙。制得的 Si / C 纖維紙電極表現出非常高的比容量約有 1600mAh g-1，在 600 個循環中每個循環的容量損耗小于 0.079%。Si / C 纖維紙電極具有十分出色的性能。

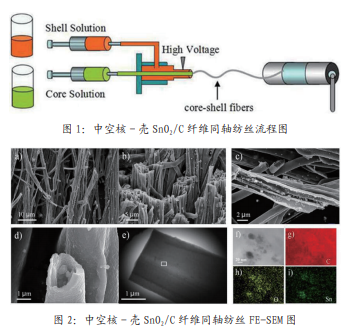

同時鑒于鋰離子電池在儲能方面的競爭前景，它也吸引了越來越多的研究興趣。研究發現，影響電池的循環穩定性和容量因素是鋰合金電極在循環過程中的結構化。Zhou, D 等人就此問題通過同軸靜電紡絲成功合成出了一種新型一維(1D)中空核殼 SnO2/C 纖維 [7]，如圖 1 流程圖。核殼結構的 SnO2/C 中空纖維的 FE-SEM 圖如圖 2a-d 所示，可以看到纖維是厚度約為 50-100nm、平均直徑 2μm 的中空管狀。圖 2e 通過 TEM 圖像顯示了 SnO2 / C 中空纖維的核 - 殼結構。圖 1 區域中 C 和 Sn 元素的 EDS 圖。圖 2g-i 示出了圖 2f，其示出了C，O和Sn的分布區域與預期一致。由于中空纖維的核殼結構，使得纖維中有足夠的空間能夠減輕充放電過程中 SnO2 由于鋰化的膨脹，同時一維的殼狀結構在三維網絡中能夠有效的承擔起電子運輸路徑的作用，提高其電化學性能。并且由于碳與 SnO2 納米顆粒的比例會影響電極的電化學性能，所以控制前驅體溶液來達到其最優異的電化學性能。
所制備的纖維具有足夠的空隙并且 SnO2 納米顆粒可以用作陽極 LIB，并且在 600mA/g 的電流密度下 500 個循環仍能保持 833mAh/g 的 容 量， 在 100mA g-1 的電流密度下容量能達到 1002mAh g-1。
3.2 靜電紡絲制備納米材料應用于超級電容器
超級電容器是一種像可充電池一樣可以儲存和釋放電荷的一種新型儲能裝置，其具有高功率密度、優異的循環穩定性、便宜的使用成本和較好的安全性能，被認為是今后重要的一種儲能裝置 [8]。超級電容器的結構與傳統介電電容器比較類似，但其能量密度要遠遠高于后者。此外，超級電容器可以在大電流下快速地進行充放電，而且表現出優異的循環穩定性，與鋰離子電池、燃料電池等其他儲能設備可以形成互補。隨著超級電容器在電氣領域的應用越來越廣泛，例如能源備用系統、便攜式電子設備和電動 / 混合動力汽車等領域，學術界和工業界都對它開展了大量的研究工作。根據電荷存儲機理的不同，大體上可以將超級電容器分為兩類：利用電極和電解質界面雙層的非法拉第電荷吸附存儲能量的電化學雙層電容器(EDLCs)和通過在電極材料表面的可逆的法拉第氧化還原反應儲存能量的贗電容器。多孔碳材料例如活性碳、碳納米管和石墨烯等通常用作 EDLCs 電極。已有研究結果發現碳基材料的比表面積、電導率以及孔徑分布等因素是獲得高性能 EDLCs 電極的關鍵。而通過靜電紡絲方法制備的碳材料具有比表面積高、孔隙率大和導電性好等優點。
3.3 靜電紡絲制備納米材料應用于鈉離子電池
盡管鋰離子電池的技術現在已經相當成熟，但是隨著現在對能源需求的加劇，以及大功率設備對容量的需求，導致鋰金屬的消耗不斷的增大，所以找到一種能夠滿足目前人們對能源需求的新型電池迫在眉睫。于是位于同主族的金屬鈉便進入了人們的視野，由于金屬鈉與金屬鋰的性質相似，所以在結構方面鈉離子電池與鋰離子電池基本相同，組成成分主要是正極和負極材料、電解質、包裝組件以及隔膜。正極和負極由活性材料、導電劑炭黑、集電器和粘合劑構成。隔膜主要是聚烯烴以及玻璃纖維膜，其作用是傳輸離子、阻隔電子。常用的電解質是有機電解液，一般通過將 NaClO4 或 NaPF6 等離子鹽溶解在碳酸丙烯酯(PC)、碳酸乙烯脂 (EC)等有機溶劑中得到。
相關期刊推薦：《電子技術與軟件工程》雜志是面向電子技術與軟件工程專業人員，報道該領域前沿技術進展和最新科研成果，介紹產品開發的新工具、新方法及典型案例，促進電子技術與計算機軟件工程交叉學科發展。設有：網絡通信技術、軟件開發與應用、電子技術、數據庫技術、計算機與多媒體技術、自動化控制、電力電子、信息技術與安全等欄目。
鈉離子電池的工作原理如圖 3 所示。在放電過程中，Na+ 從負極電離，通過電解質傳導到正極。同時，在外部電路中電子從負電極到正電極，以此實現電池中正負電荷的平衡。充電過程中的離子和電子遷移過程與此相反。相對 Li+ 而言，Na+ 較大的半徑和質量使其具有較慢的遷移速率，而且在嵌鈉過程中更容易導致電極明顯的體積膨脹，因而嚴重影響了鈉離子電池的循環穩定性和快速充放電性能。所以，發展可以穩定儲鈉的電極材料受到了廣泛的關注。
而靜電紡絲技術現已成熟，并且能夠實現大規模的制備，同時通過靜電紡絲制備出的纖維膜柔性極好，所以人們致力于將靜電紡絲應用在鈉離子電池領域。Weihan Li 等人利用靜電紡絲技術將多孔碳納米纖維應用在鈉離子電池陽極，通過靜電紡絲制備的纖維形成一個導電三維網絡，這樣電極能夠更有效的獲取活性物質，同時不限制的電荷運輸，能夠大大提高電極的電化學性能。
圖 4 的電化學性能圖是 P-CNF 為 0 的時候。在 2 C 下進行 100 次循環后，它仍可提供 266 mA h g-1 的可逆容量，相當于初始充電容量的 80%。當以高達 500mA g-1(2 C)的電流密度進行充放電時，在循環 1000 圈仍然具有 140mAh g-1 的容量。當以高充電和放電速率進行測試時，也可以獲得出色的循環穩定性。電化學性能的提高歸因于 P-CNF 的特殊設計和微結構，具有多種優勢：分層的多孔通道可實現離子和電子的短傳輸長度，3D 互連結構導致較低的接觸電阻，良好的機械性能，所以多孔碳纖維電極具有出色的形態穩定性。這種類型的柔性電極設計不僅提高了電極性能，而且還為電池提供了強大的機械柔韌性和增強的能量密度。
綜上所述，通過電紡絲工藝將 PAN-F127-DMF 納米纖維熱解成功地制造了一種輕巧，靈活的獨立式多孔碳納米纖維(P-CNF)陽極電極。通過靜電紡絲法制備具有多孔結構的 3D 互連纖維，獲得的 P-CNF 表現出顯著改善的鈉存儲性能，高可逆容量，優異的倍率性能和出色的長期循環穩定性。當以高充電和放電速率進行測試時，也可以獲得出色的循環穩定性。盡管將來需要提高 P-CNF 的某些性能來滿足實際應用的需求，但靜電紡絲法制備 P-CNF 作為 NIB 的一種潛在陽極材料有著良好的發展潛力。
4 結論與展望
綜上所述，在一維納米纖維制作方面，靜電紡絲是一種簡單高效的方法，應用在新能源的各個領域都具有許多優勢，首先，對于目前的儲能設備通過靜電紡絲制得的材料具有優異的比表面積，對于提高比容量而言提供了巨大的優勢，并且通過改變前驅體成分含量還能夠調控成型纖維的結構和微觀形貌，使得電極材料適應各種領域;其次，通過電紡絲獲得的一維納米纖維通常具有良好的機械強度。在電池和電容器領域，它們可以通過縮短擴散路徑并加速電解質或離子的擴散，來使電極的性能得到顯著的提高;再者，我們可以通過靜電紡絲技術得到大面積的柔性纖維薄膜，其優異的孔隙結構不僅能提高電池的能量密度，其優異的機械性能使得可彎曲折疊設備的應用成為可能。
參考文獻
[1]Chen Hongyan,Zhao Yong,Song Yanlin,Jiang Lei. One step multicomponent encapsulation by compound-fluidic electrospray.[J]. Journal of the American Chemical Society,2008,130(25).
[2] Eugene Smit,Ulrich Bűttner,Ronald D. Sanderson. C o n t i n u o u s y a r n s f r o m e l e c t r o s p u n f i b e r s [ J ] . Polymer,2005,46(8).
[3] 鄧永茂 . 靜電紡絲 / 噴霧技術制備 PVDF 多孔纖維 / 微球及性能研究 [D]. 廣東工業大學 ,2016.
[4] 張輝 , 宋海燕 , 阮舒紅 , 黃雯倩 , 高志紅 .MoS2@ZnO 異質結納米材料的制備及光催化性能 [J]. 華南師范大學學報 ( 自然科學版 ),2019,51(01):35-41.
[5] 郭莉 , 趙強 , 張越誠 , 張媛媛 , 韓宣宣 , 張開來 , 王丹軍 , 付峰 . 全固態 Z- 型 CdS/Au/Bi2MoO6 異質結的構筑及其光催化性能 [J]. 無機化學學報 ,2020,36(01):11-20.
[6] 譚海曙 , 陳立春 , 楊小輝 , 王向軍 , 謝洪泉 , 高廣華 , 姚建銓 . 有機 / 無機異質結薄膜發光二極管 [J]. 物理化學學報 ,1997(10):942-945.
[7] 靳玉涵 , 李春梅 , 張艷峰 .rGO/TiO2/BiOI 異質結的制備及光催化性能 ( 英文 )[J]. 新型炭材料 ,2020,35(04):394-400.
[8] 梁紅玉 , 李建中 , 田彥文 , 鄒赫 , 胡紹爭 . 不同 g-C3N4/WO3 異質結材料的制備及其光催化性能研究 [J]. 石油化工高等學校學報 ,2018,31(01):23-29.
