發布時間：2021-10-09所屬分類：工程師職稱論文瀏覽：1次
摘 要： 摘要：Ce常用于模擬研究U、Pu等錒系元素的腐蝕行為和轉化行為，其在高溫水蒸氣條件下的氧化動力學目前還未見報道。本研究采用熱重分析儀對金屬Ce的高溫水蒸氣氧化動力學開展了研究，得到了動力學曲線，并對反應過程進行了探討，金屬Ce的水蒸氣氧化動力學過程
摘要：Ce常用于模擬研究U、Pu等錒系元素的腐蝕行為和轉化行為，其在高溫水蒸氣條件下的氧化動力學目前還未見報道。本研究采用熱重分析儀對金屬Ce的高溫水蒸氣氧化動力學開展了研究，得到了動力學曲線，并對反應過程進行了探討，金屬Ce的水蒸氣氧化動力學過程呈現明顯的三個階段，反應后主要產物為CeO2和氫氣。
關鍵詞：Ce;水蒸氣;高溫氧化;動力學中圖分類號：O615.1;O614.33;O643.1
鈰(Ce)作為鑭系元素中的第2號元素，是一種重要的稀土元素，也是鑭系元素中化學性質最活躍、最復雜的金屬元素之一，其價電子結構(4f15d16s2)與錒系元素U(5f36d17s2)和Pu(5f67s2)的價電子結構相近似，化學性質也非常活潑且本身無放射性[1]，金屬Ce與金屬Pu、U均具有低熔點、非對稱晶體結構、多種同素異形體共存、發生相變時均發生體積變化等特性[2-3]。因此，為減少研究工作的危險性及降低研究成本，可以利用金屬Ce來模擬研究錒系元素U、Pu等材料的腐蝕行為和轉化行為。
國外對金屬Ce作為金屬U、Pu模擬材料的實驗研究也有報道，主要集中在熔煉模擬[4-6]和高放廢物的固化研究[7]，而國內在這方面的研究剛剛起步[8]。羅麗珠等[9]通過對Ce、Pu金屬在氧化環境下的表面化學性質變化的比較發現，二者的氧化過程相似。金屬Pu在水蒸氣環境中氧化形成PuO2，但金屬Ce蒸汽氧化的行為研究尚有待系統研究，關于金屬Ce的氧化研究多關注氧氣氣氛下的氧化，陳丕恒[10]以金屬Ce為研究對象，采用熱重、差熱掃描分析、掃描電子顯微鏡、激光拉曼、X射線衍射分析儀、X射線光電子能譜和數值模擬方法較系統地研究了金屬Ce在氧氣氣氛下的氧化行為及氧化物間相互轉換動力學。Ce與水蒸氣的反應動力學相關研究目前鮮見報道。
本工作擬在蒸汽(氬氣載帶)條件下開展金屬Ce蒸汽氧化行為研究，探討金屬Ce水蒸氣氧化的過程機理，為Ce的蒸汽氧化轉化提供理論支撐，繼而為Pu、U的蒸汽氧化轉化機理研究提供參考。
1實驗部分
1.1儀器及材料
STA449F3同步熱分析儀，德國耐馳;BP211D天平，德國Sarorius公司，感量0.01mg;FIX550氫氣在線探測器，深圳市萬迪科技有限公司，精度1×10-6(體積分數)。
Ce金屬，Ce質量分數≥99.5%，北京紅譽新材料有限公司生產;高純氬氣/氧氣/氮氣，純度99.999%，北京普萊克斯實用氣體有限公司。
1.2實驗方法

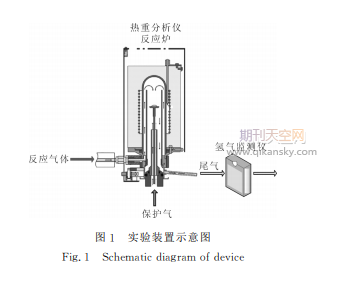

1.2.1熱重分析法分析蒸汽氧化過程采用線切割的方式將Ce金屬塊制備成若干5mm×2mm金屬樣片，樣片用金相砂紙打磨后浸泡在煤油中保存。實驗前使用濾紙將樣片表面煤油擦拭干，并用無水乙醇清洗后吹干。待樣片準備好后，將樣片置于樣品托上，轉入熱重分析儀反應腔內，設置載氣(空氣)流速為100mL/min、保護氣流速為20mL/min、吹掃氣流速40mL/min，升溫速率10K/min，并根據實驗需要設置進水流量，熱重分析儀尾氣排放管路設置氫氣濃度在線探測器(如圖1所示)，可用于監測氧化過程產生的氫氣含量變化。氧化產物通過拉曼光譜進行形態分析。
2結果與討論
2.1金屬Ce蒸汽氧化過程
選取氬氣載帶50%(體積分數，下同)蒸汽作為反應氣體，反應溫度為300℃，通過熱重分析儀實時監測樣片質量變化，繪制反應過程曲線，表征反應速率的變化特征，結果示于圖2。從圖2可知，在50%(體積分數，下同)H2O-50%Ar、300℃、常壓條件下，反應動力學曲線顯示出Ce的蒸汽氧化過程呈現較為明顯的階段性。動力學曲線顯現的階段性特征說明在整個反應過程中的不同階段有著不同的反應速率和微觀變化。金屬Ce的蒸汽氧化過程隨時間可以分為3個不同的氧化階段，具體3個階段的反應過程推斷如下。
相關知識推薦：熱能動力方向論文投稿方法
StageⅠ：拋物線階段，由水分子在氧化層的擴散決定氧化反應速率。隨著密實氧化膜增厚，氧化粒子到達氧化物-金屬Ce界面的時間變長，即反應速率隨時間呈拋物線關系。
StageⅡ：線性反應動力學階段，氧化層厚度增加并不影響金屬Ce的氧化速率，可能是由于密實氧化膜再結晶或晶粒增長形成多孔氧化層，這種結構不影響水分子的遷移擴散。過渡階段：如圖2所示，在StageⅡ和
StageⅢ之間存在過渡區域，這一階段由于氧化層厚度持續增加使得表面應力增加，導致氧化膜破裂、脫落。
StageⅢ：金屬Ce與氣體界面控制線性反應階段。這個階段是由于氧化層破裂和脫落導致新的金屬Ce暴露。此階段的氧化速率大于StageⅡ氧化速率，小于StageⅠ零時刻氧化速率，一方面是由于破裂和脫落暴露的金屬Ce量較少的原因，另一方面，是金屬Ce表面殘留著一層沒有脫落的氧化物保護層所致。
2.2反應速率隨不同蒸汽濃度的變化趨勢
比較了30%蒸汽與50%蒸汽濃度下金屬的高溫蒸汽氧化過程，結果示于圖3。由圖3發現，50%蒸汽濃度下反應各階段的速率均要快于30%蒸汽濃度下速率，呈現反應速率與蒸汽濃度的正相關性。這與氧氣氣氛下氧化過程的趨勢接近，氧化物濃度越高，越有利于反應進行，且與金屬U在不同蒸汽分壓下的反應速率變化規律一致，分壓越高反應速率越快[11]。
2.3產物分析
金屬Ce常見的氧化物包括Ce2O3和CeO2，金屬Ce經蒸汽氧化后生成疏松態灰色氧化物粉末(圖4)，取樣采用拉曼光譜對粉末進行分析，結果示于圖5。由圖5看出，在462cm-1處發現CeO2的F2g特征振動峰[12]，表明金屬Ce經蒸汽氧化后最終產物以CeO2為主。
金屬Ce在蒸汽氧化過程中，通過對尾氣中氫含量的監測，發現在氧化反應過程中持續產生氫氣，氫氣含量與反應速率有相關性，待反應結束后，未再監測到氫氣。
2.4反應機理探討
關于金屬Ce與水的氧化反應機理尚在探索之中，一般認為Ce在水蒸氣中的氧化反應機理類似于Ce在純氧或干燥空氣中的氧化反應機理，從氧化過程速率的變化、氧化產物成分以及監測到氫氣等現象可以推斷以下反應機理。
首先發生吸附過程，水分子在清潔的Ce表面發生物理和化學吸附。由于化學吸附作用，水分子解離斷開其中一個OH鍵，留下的OH有極強的化學吸附作用，并與金屬Ce反應生成氧化物，而H與表面OH的結合較弱，H重新組合成H2分子并且逸出到氣相。這個反應階段一直持續到整個表面形成一個氧化物層。隨著氧化過程的進行，氧化膜層加厚，由于金屬體相和氧化產物之間密度的不同，表面應力積累到一定程度使氧化膜層破裂從而露出新鮮的Ce表面，水分子和新鮮Ce表面反應加快產生更多的氧化物而又導致氧化膜層破裂，這樣一個動態平衡使得在穩定的反應條件下反應后期會出現穩定的反應動力學現象。
3結論
開展了金屬Ce在蒸汽下的氧化反應研究，獲得了在蒸汽及氬氣的混合氣體下300℃的反應動力學曲線，結果表明，金屬Ce的高溫蒸汽氧化反應過程呈現明顯的階段性，根據反應速率的差異大體可分為三個階段，其反應的產物主要包括CeO2和氫氣。初步探討了金屬Ce在高溫蒸汽環境中的反應機理，認為在水蒸氣氧化過程發生了水分子的吸附解離，且存在氧化物膜增厚剝落的過程。——論文作者：黃昆，陳錦，張生棟，孫曉祎，丁有錢，白龍
SCISSCIAHCI
