摘 要： 摘要:研究從地理國情普查專題圖編制具體需求出發，在分析普查專題圖工藝流程的基礎上，提出一種專題圖制作系統設計方案，從基礎制圖平臺設計、自動化模塊設計和交互式制圖處理等3個方面進行研究。該成果期望為地理國情普查專題圖快速、自動化制圖等方面提供
摘要:研究從地理國情普查專題圖編制具體需求出發，在分析普查專題圖工藝流程的基礎上，提出一種專題圖制作系統設計方案，從基礎制圖平臺設計、自動化模塊設計和交互式制圖處理等3個方面進行研究。該成果期望為地理國情普查專題圖快速、自動化制圖等方面提供借鑒。
關鍵詞:地理國情普查;專題制圖;信息系統設計
0引言
專題圖制作與輸出是展示地理國情普查成果的主要手段，通常借助普查專題圖制作系統，通過調用普查數據庫成果實現圖件的制作。作為地理國情普查和監測專項下的專題圖件制作，該系統主要依據普查項目的相關規范進行符號庫的設計，進而借助地理國情普查數據及統計分析成果，快速生成地理國情普查標準圖件，制作地理國情普通圖及專題圖，并開展圖面的整飾及圖件輸出。本研究針對不同的制圖產品，首先，通過設計制圖模板，將制圖規則、符號表現、標注規則、整飾參數等應用于不同的上圖要素數據及圖種圖面，支持地理國情普查圖及專題圖的快速批量生成;其次，系統設計支持對主圖、附圖、附表的生成和圖面協調性和一致性的調整。
1普查專題圖制作流程
地理國情普查圖主要包括普通圖和專題圖。普通圖又分為按行政區劃范圍制圖和標準分幅制圖，專題圖分為專題要素分布圖和統計地圖。按現有專題圖制作工藝，主要分以下幾個步驟:
1)制圖預處理
地理國情普查制圖預處理工作包括數據準備、符號庫制作、制圖模板配置。數據準備主要是依據普通圖和專題圖的上圖要素要求，進行數據篩選及組合，構建對應制圖品種的組合方案。符號庫制作主要依據地理國情普查國家圖式符號標準，以通用的ServerStyle格式符號庫為基礎，借助符號制作工具對地理國情各類符號進行符號文件構建。制圖模板包括數據模板、圖層及地物順序模板、符號模板、制圖規則模板、標注規則模板和政區鄰接表模板6大類。通過制圖模板配置能夠實現基本的制圖效果。
2)自動化制圖
自動化制圖主要是利用地理國情普查圖制作系統，設置制圖區域范圍、選擇制圖要素、指定制圖比例尺大小，則系統將根據篩選條件自動從數據庫中獲取目標制圖數據，通過自動掛接制圖模板、符號及注記樣式，實現自動化快速制圖，達到90%的圖面效果。
3)制圖編輯
在經過自動化制圖達到基本制圖效果后，要逐個要素類進行制圖效果優化以及全要素的制圖沖突檢測與處理等地圖編輯工作，此環節多為人機交互進行，借助數據庫制圖系統的檢測工具發現問題并手工編輯修改，達到高級制圖效果。包括分要素優化、全要素編圖、圖面協調及一致性調整、注記位置優化4個部分。
4)地圖整飾及輸出
地圖整飾從類型上包括圖集、圖冊整飾和掛圖整飾，從內容上包括頁面整飾、圖名、比例尺、落款、外圖框、內圖框、花邊線等圖外要素整飾。
2系統功能設計

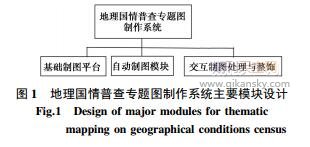

地理國情普查圖制作系統功能覆蓋數據庫數據制圖化處理、快速制圖成果編輯處理，以及最終地圖產品的制作與出版等各個環節，從而滿足地圖制圖與輸出的應用需求。系統主要功能如圖1所示。
2.1基礎制圖平臺設計
基礎制圖平臺提供了專題圖編制的主要功能，是專題圖制作系統的主體平臺。該平臺主要提供符號庫及配圖方案的設計工具，包括專題圖圖層管理、參量化符號設計、符號參量調整、圖面注記及標注信息編輯工具、水系漸變預處理、屬性轉注記、注記位置調整、道路壓蓋順序調整、制圖成果數據瀏覽及制圖產品輸出等。該功能主要支撐普通圖、專題要素分布圖以及統計地圖的制作。
1)普通圖制作
普通圖的主圖以面域色表示地表覆蓋，以點、線符號及其注記表示主要地理國情要素，以灰度地貌暈渲(可選)表示地勢起伏，或以彩色影像(可選)表示地理景觀。其主要內容包括地表覆蓋要素、地理國情要素、地貌暈渲或影像(可選)、相關注記和圖廓整飾。附圖主要包括區位圖、地貌分層設色圖(平坦地區除外)、坡度圖(平坦地區除外)、彩色影像圖等。
2)專題要素分布圖制作
專題要素分布圖是在地理底圖(包括主要政區界、居民地、地名等)上突出表示制圖區域內某類要素的分布特征。其內容包括專題要素和地理底圖要素。專題要素主要是根據實際應用需求，從地理國情普查成果、統計分析成果、行業資料中選取專題需求的要素;地理底圖要素包括地形地貌、政區、水系、交通、居民地、注記等主要特征要素。
地理國情普查專題要素分布圖主要根據省情信息展現需求及對應制圖區域特征進行歸類和細分形成。其中，專題要素分布圖主圖的內容根據省情信息表達需求設定相應的上圖要素信息;附圖主要包括區位圖、地貌分層設色圖、坡度圖、彩色影像圖、景觀照片等;附表主要包括專題要素統計圖表、適量文字說明。
3)統計地圖制作
統計地圖主要以分級法和分區法表示制圖區域內不同統計單元內的專題要素在數量、占比等方面的差異。其中，分級統計圖法主要用于表示統計單元間某類要素統計指標的對比差異，常采用某一個色系的色調深淺、或不同密度的暈線等表達;分區統計圖表法主要用于表示統計單元內某一類或多類專題要素的數量指標及構成比。
當各個統計單元的某類專題要素的數量指標的數值很接近、分區統計圖表難以看出差異時，宜采用分級統計地圖，利用選擇分級表示其微小的差別。分級統計圖法級別劃分應能反映制圖區域內要素的分布特征，注意各級所包括的統計單元的個數大致均衡，并能突出相對指標特別高、特別低的單元。根據制圖區域特征和專題統計指標數值，劃分的級別宜在4—7級間調整。
2.2自動化制圖模塊設計
除了基礎制圖平臺外，系統還設計了自動化制圖模塊。該模塊主要包括數據源管理(制圖區域的選取、制圖要素的篩選)及圖件成果的自動化生成等功能，主要采用基于規則符號庫及數據庫上圖要素的智能掛接技術，可以提高地圖制圖的自動化、智能化程度，方便作業員處理大量簡單的、重復的制圖工作，實現應急制圖和自動化成圖。
2.3交互式制圖處理與整飾模塊設計
專題圖制作離不開交互式編輯處理和后期的整飾，該模塊主要提供附圖、附表生成和編輯工具，支持對主圖、附圖、附表的圖面協調性、一致性調整;提供注記調整、圖廓外要素信息的編輯與調整等功能。制圖整飾功能主要提供各種制圖整飾圖形元素的增、刪、改與各種調整功能，包括點、線、面的繪制，文字、圖片、圖例、指北針的插入，圖形元素的方位、順序、尺寸控制，旋轉、鏡像、組合、打散等功能。
推薦閱讀：地理國情監測與基礎測繪相關性初議
3結束語
專題圖件的自動化、快速制作是近年來測繪地理信息行業主要服務手段。本研究從地理國情普查專題圖基礎制圖平臺設計、自動化模塊設計和交互式制圖處理入手進行。今后將繼續圍繞專題圖快速制圖工藝流程優化等方面展開研究。
