摘 要： 摘要以聚乙二醇2000為致孔劑，采用冷凍法合成了聚(N_異丙基丙烯酰胺一c丙烯酰胺)溫敏凝膠。結果表明，PEG2000作為致孔劑未參與反應，但可使凝膠生成多孔結構，導致溶脹率和響應速率提高。冷凍法由于使凝膠局部結構更加緊密，可使凝膠彈性模量大為增加。致孔
摘要以聚乙二醇2000為致孔劑，采用冷凍法合成了聚(N_異丙基丙烯酰胺一c丙烯酰胺)溫敏凝膠。結果表明，PEG2000作為致孔劑未參與反應，但可使凝膠生成多孔結構，導致溶脹率和響應速率提高。冷凍法由于使凝膠局部結構更加緊密，可使凝膠彈性模量大為增加。致孔劑法與冷凍法結合使用，可使溫敏凝膠在加快響應速率的同時擁有較好的力學性能。
關鍵詞溫敏凝膠冷凍法多孔制備
0引言
溫敏凝膠在某一溫度范圍會發生吸水量突變的現象。Tanaka等n3于1978年首先觀察到某些凝膠隨溫度升高而發生非連續體積相變。1984年Tanaka等l_2首先報道具有非連續體積相變非離子型聚N一異丙基丙烯酰胺(Poly-N—isopro—pylacrylamide，PNIPAm)的低臨界溶解溫度(Lowcriticalsolutiontemperature，LCST)約為33.2~C。因為其內部存在親水性基團(-CONH一)和疏水性基團E-CH(CH。)]，使其內部存在親水/疏水區域口]，顯示出良好的雙親性，而且相變溫度在人的生理溫度附近且略高于環境溫度，易于控制，另外聚合物還具有易于改性等優良特性，目前已成為研究最多的一類溫敏凝膠，并在酶的固化_4]、生物分離_5]、光學器件[6]、藥物控釋口]、生物降解材料等領域有著廣闊的應用前景。
由于應用領域的不同，需要采用不同方法對凝膠進行改性以使其具備相應的特性。冷凍_g.1o]、致孔劑l_1]、引入新基團[is,14等都是常用方法。加入致孔劑，使凝膠形成孔洞結構，可以很好地加快凝膠溫敏響應速率;在尚未凝膠化前轉入冷凍環境制備的凝膠也可由冰晶致孔形成孔洞，但力學強度大大下降;待凝膠化后轉入冷凍環境繼續反應制備的凝膠的強度有明顯提高l_1。本實驗以聚乙二醇2000為致孔劑，待凝膠化后冷凍制備了N-異丙基丙烯酰胺和丙烯酰胺的共聚凝膠，考察了共聚凝膠的響應速率、溶脹性能、彈性模量等，并與非冷凍及未加致孔劑的方法制備的共聚凝膠進行了對比。
1實驗
1.1試劑與儀器
N_異丙基丙烯酰胺(NIPAm，美國Aldrich公司)、丙烯酰胺(AAm)、N，Nf_亞甲基雙丙烯酰胺(BIS)、N，N，NN『_四甲基乙二胺(TEMED)、聚乙二醇2Oo0(PEG2000)。
數顯恒溫水浴鍋(HH一2)、冰箱(海爾BC182)、電子天平(FA2004)、真空干燥箱(DZF-3)、紅外光譜儀(Lambda900)、掃描電子顯微鏡(S-3400N)、冷凍干燥機(Modulyo-D)。
1.2凝膠的合成

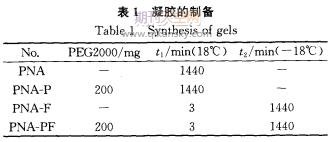

將一定比例NIPAm、AAm在試管中以2.2mL雙蒸水溶解，制備多孔凝膠則添加與單體等量的PEG2000，置于18℃恒溫水浴鍋，加入交聯劑BIS(占單體質量2)、促進劑N，N，NN一四甲基乙二胺TEMED(占單體質量5)、引發劑APS(占單體質量2.5)后通氮氣置換，密封。非冷凍法的凝膠直接在18~C保持反應24h，冷凍法凝膠在18~C待凝膠化數分鐘后，再將試管轉入冰箱于一8℃乙二醇冷凍液(體積濃度50)中繼續反應24h。反應完成后，將恒溫水浴升溫至60~C，待凝膠收縮后取出。于雙蒸水中浸泡4～5d，每6～8h換水一次，使未反應的單體、交聯劑及其它雜質除去。以鋒利刀片切片(~10mmX3mm)，真空干燥備用。
1.3測試
1.3.1紅外光譜(IR)
將完全干燥的樣品與溴化鉀充分碾磨，壓片后在LAMBDA9OO紅外光譜儀測定其紅外光譜圖。
1.3.2掃描電鏡(SEM)
將20~C達到溶脹平衡的水凝膠以液氮淬冷后冷凍干燥，采用日立S-3400N掃描電鏡在15kV加速電壓下觀察凝膠的多孔結構。
1_3.3凝膠溶脹率(SR)
在一定溫度的蒸餾水中，凝膠達到溶脹平衡狀態時的質量為w。凝膠在一定溫度下達到溶脹平衡狀態時，凝膠中水的質量與干燥凝膠的質量w之比，定義為水凝膠的飽和溶脹率或平衡溶脹率(Swellingratio，SR)：
2結果與討論
2.1紅外光譜(IR)
圖1為PNA—PF凝膠于粉末的紅外光譜。1651.00cm和1544.77cm處分別是典型的酰胺I帶(C—O的伸縮振動峰)和酰胺Ⅱ帶(N—H的彎曲振動峰和C-N伸縮振動峰)。1459.07cm一、1387.57cm一和1367.65cm處為一CH一(CH。)。的振動吸收峰，其中1387.57cm和1367.65cm處出現的2個基本相同的C—H振動吸收峰屬于一CH～(CH。)基團的對稱裂峰。1172.89cm一處是一CH(CHs)z中的C骨架伸縮振動峰。圖1中沒有觀察到典型的C一()-C吸收峰，表明PEG只是充當成孔劑，沒有參與反應，并已在反應后處理階段除去。
2.2掃描電鏡(SEM)
圖2為多孔P(NIPAcAAm)凝膠的掃描電鏡圖。圖2(a)、(b)均顯示凝膠孑L洞結構明顯，呈密集均勻分布，孔洞相互貫穿，這樣的結構為水的進出提供了便利的通道。PEG含量過多會影響凝膠的力學性能，含量不足又難以產生足夠的孔洞，實驗表明200ragPEG可以使凝膠在保有較好的彈性模量的同時擁有足夠的孔隙。從圖2中可以看出，冷凍過程雖然沒有影響到溫敏凝膠多孔結構的形成，但是在冷凍環境下，凝膠交聯聚合和孔洞形成都受到一定限制，因此PNA-P凝膠比經冷凍的PNA-PF凝膠孔洞結構更均勻密集。
2.3凝膠溶脹率
水分子與高分子鏈上親水基團間的氫鍵以及高分子鏈之間的氫鍵協同作用使凝膠于LCST以下可以很好地在水中溶脹u。隨著溫度升高至LCST，這種氫鍵作用被減弱，而高分子鏈中疏水基團間的相互作用得以加強，高分子鏈通過疏水作用互相聚集，把凝膠內部水分大量擠出，從而使水凝膠溶脹率發生突變，凝膠發生相變n，體積大大收縮。圖3為P(NIPAm-co—AAm)凝膠的溶脹率曲線。
從圖3可知，本實驗共聚凝膠相變溫度大致在45℃，較之PNIPAm均聚凝膠相變溫度33℃有較大提高，這是由于共聚凝膠比均聚凝膠含更多的親水性基團的緣故。從圖3中還可以看出，加入致孔劑的凝膠由于形成了孔洞，其低溫態溶脹率明顯比普通凝膠更高。
此外，與未經冷凍的PNA凝膠相比，PNF凝膠低溫態溶脹率較低而高溫態溶脹率較高，這是因為PNA-F凝膠在冷凍過程中局部得以強化，強化后的致密網格使凝膠低溫態下吸水及高溫態下排水都更加困難。類似地，冷凍多孔PNA—PF凝膠與非冷凍法制備的多孔PNA-P凝膠相比，也是低溫態溶脹率偏低而高溫態溶脹率偏高。
2.4溶脹動力學
一般方法制備的PNA凝膠通常需要10h甚至更長時間才能完全溶脹。由圖4可知，致孔劑法的PNA-P與PNA-PF凝膠由于孔洞的存在方便了水分進入，因此溶脹速率明顯更快，在30min左右即完成溶脹過程。從圖4中還可以看出。與PNA凝膠相比，PNA—F凝膠溶脹速率更慢，PNA-P與PNA-PF凝膠相比也有類似情況，這是由于經歷了冷凍制備過程使凝膠網格更加致密，對溶脹吸水有一定的阻礙作用。
2.5退脹動力學
無孔凝膠沒有水分進出的通道，往往需要數小時甚至更長時間才能完成退脹。多孔凝膠由于凝膠具有孔洞結構，便于水分的釋放，因此退脹速率明顯加快。圖5顯示，多孑LPNA-PF與PNA-PF凝膠15min左右便完成了退脹。與溶脹類似，由于冷凍過程使凝膠網格更加致密，經冷凍制備的凝膠釋水更困難，因此PNA-F與PNA凝膠相比、PNA-PF與PNA-P凝膠相比，退脹速率都要稍慢一些，并且退脹不徹底，完全退脹后凝膠的含水量也更高一些。
2.6抗壓模量
從圖6可以看出，致孔劑的加人使凝膠產生孔洞，彈性模量急副下降，因此PNA-P與PNA凝膠相比、PNA-PF與PNA-F凝膠相比，彈性模量均明顯下降。又由于冷凍法制備的凝膠微區局部強化導致網絡緊密強韌，有助于提高模量，因此配方相同時冷凍法制備的凝膠彈性模量更高。值得一提的是，PNA-F凝膠彈性模量特別大，這主要是因為凝膠雖不是晶體，其網格結構卻類似各向同性的晶體，局部強化的結果加劇了網格間水分的隔離，經強化的致密網格與被隔離的細小水泡協同作用，產生了類似細晶強化的效果，強度得以極大地提高，因此PNA-F凝膠模量很大，而PNA-PF凝膠由于致孔劑的加入，不存在封閉網格，比PNA-F凝膠的模量小很多。但得益于冷凍過程形成了強韌致密的孔壁，PNA-PF凝膠在提高了溫敏響應速率的同時，仍達到了比較理想的彈性模量，比PNA-P凝膠高1倍以上，基本接近PNA凝膠水平。
3結論
P(NIPAm-co-AAm)共聚凝膠具有明顯的溫敏特性，加人適量致孔劑可使凝膠低溫態溶脹率提高，高溫態溶脹率降低，溶脹及退脹速率更快，但彈性模量明顯降低。凝膠化后立即冷凍制備的凝膠，彈性模量顯著提高，低溫態溶脹率降低而高溫態溶脹率提高，溶脹及退脹速率更慢。冷凍法與致孔劑法結合使用，則可以使凝膠在溫敏響應速率明顯提高的同時保持比較理想的力學強度。
