摘 要： 摘要：門式剛架輕型房屋在我國工業廠房中得到廣泛應用，近年來，我國受雨雪天氣影響較大，門式剛架輕型房屋受到嚴重破壞，給國民經濟造成巨大損失。本文針對一個工程事故案例結合有限元軟件MIDAS進行建模驗算，對其破壞原因進行分析。 關鍵字：輕鋼結構,破壞
摘要：門式剛架輕型房屋在我國工業廠房中得到廣泛應用，近年來，我國受雨雪天氣影響較大，門式剛架輕型房屋受到嚴重破壞，給國民經濟造成巨大損失。本文針對一個工程事故案例結合有限元軟件MIDAS進行建模驗算，對其破壞原因進行分析。
關鍵字：輕鋼結構,破壞分析,模擬,驗算分析,虹吸排水
輕型鋼架結構目前大部分應用于民用和工業建筑中，在結構設計中，一般考慮的荷載包括活荷載、雪荷載和風荷載[1]，對于雨水荷載不考慮，采取排水解決，并不作為設計荷載，但是在實際工程中也常常出現因暴雨導致結構破壞的事故。本文針對一個實際工程案例，對其破壞原因進行分析。
1工程概況
輕型鋼屋架結構廠房建筑面積為22733.47㎡，建筑層數為一層(局部二層)。基礎為獨立基礎，設計使用年限為50年。鋼柱截面尺寸為400*300*8*14、500*300*8*14、600*350*10*16，鋼梁截面尺寸為850*300*12*16、850*350*12*20、850*650*12*20、350*180*6*10，廠房結構平面布置圖見圖1.1。
屋面系統為壓型鋼板與檁條，屋面防水采用TOP防水卷材，排水采用虹吸排水系統，屋面邊緣設有排水孔，設計積水深度達到85mm時虹吸系統才能正常使用。采用直接在柱頂區域設排水孔見照片1，屋面坡度為3%，結構變形小于L/180。
2輕型鋼架結構事故破壞描述由于暴雨天氣，導致某輕型鋼架結構局部發生倒塌破壞。
其中S-P/10-13區域內鋼架發生失穩變形和屋面破損。
3結構模擬及破壞原因分析
3.1結構模擬
(1)結構計算分析
運用有限元分析軟件MIDAS對輕型鋼架結構進行驗算分析，在考慮最不利荷載組合工況下，針對屋面結構發生破壞的區域進行建模分析，按照現行設計規范要求進行驗算，著重評估關鍵構件、部位的承載能力現狀，并分析屋面雨水量對原結構承載力的影響[3]。其中主鋼架結構采用空間梁?jiǎn)卧M，主鋼架間系桿采用桁架單元模擬[4]。
(2)結構變形情況

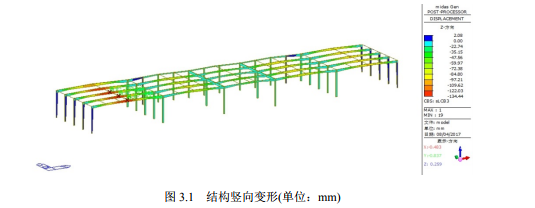

在最不利標準荷載組合下，結構的豎向變形云圖，見圖3.1。在最不利標準荷載組合下，結構的豎向變形=134mm<35000/180=194mm，滿足《門式剛架輕型房屋鋼結構技術規范》(GB51022-2015)規定[5]。
(3)結構應力比驗算

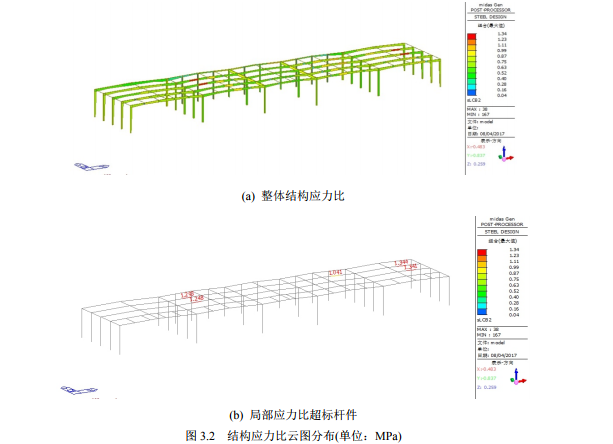

在最不利設計荷載工況組合下，結構的應力比云圖，見圖3.2。在最不利荷載組合工況組合下，除5根局部桿件(如上圖b中紅色桿件所示)應力比大于1.0外，結構絕大多數桿件的最大應比力均小于1.0，因此結構承載力基本滿足《門式剛架輕型房屋鋼結構技術規范》(GB51022-2015)的要求。
(4)屋面雨水量對剛架結構的作用分析

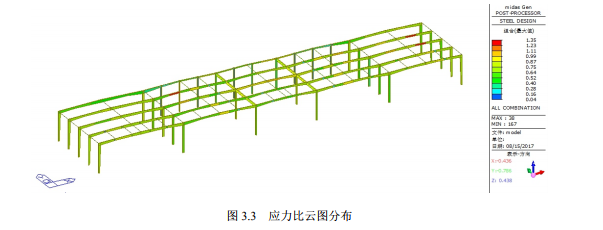

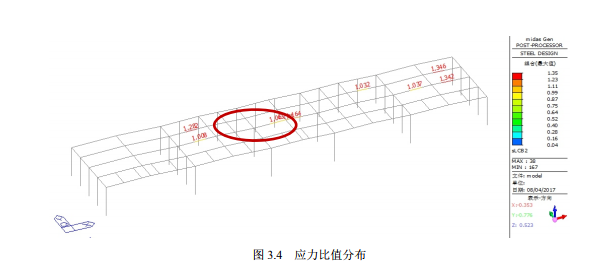

為了分析屋面雨水量對剛架結構的作用，以找出結構發生破壞時屋面危險區域的最大積水量，在(1.0恒+1.0活)標準荷載工況組合下，利用程序多次迭代試算，反算出當屋面危險區域的雨水量達到0.8kN/m2時(相當于屋面危險區域的積水深度達80mm)，屋面雨水量(臨界值)作用下剛架結構的整體應力比如圖3.3。實際屋面破壞區域相對應位置處的模型桿件發生破壞，見圖3.4(如圖上紅色圖框內所示桿件)。
(5)計算結論
1)根據結構驗算分析結果顯示，按原設計最不利荷載組合下，結構承載力和變形基本滿足《門式剛架輕型房屋鋼結構技術規范》(GB51022-2015)要求;
2)根據計算分析，由于瞬時暴雨影響，當屋面積水高度達到80mm時，即相當于荷載標準值0.8kN/m2時，剛架結構因局部活荷載作用驟增超過其極限承載能力，進而引發局部屋面及剛架結構的破壞[6]-[7]。
3.2結構破壞原因分析
根據現場檢查結果、設計圖紙、氣象資料和結構計算結果等分析，該區域破壞的直接原因是在暴雨期間，屋面局部積(匯)水量超過結構承載能力所致，結構局部過大變形破壞時對應的屋面局部積(匯)水平均深度達80mm以上;造成屋面局部積(匯)水量過大的原因分析如下：
(1)屋面無排水天溝，按照《門式剛架輕型房屋鋼結構技術規范》規定，為避免降雨時排水不暢引起超載和屋面積水引起滲漏，內排水一般采用設置排水天溝匯集雨水的方法進行排水。因屋面未做排水天溝，導致排水管區域沒有有效的匯水區，排水效率明顯降低，致使雨水很難有序匯集并通過虹吸排水口快速排出，實際雨水斗形成虹吸作用的斗前水深基本與屋面積水深度相同，虹吸排水系統在屋面產生大面積積水后才能發揮作用;
(2)屋面坡度平緩，按照《門式剛架輕型房屋鋼結構技術規范》規定，為保證排水順暢和屋面不產生積水，防止屋面漏水，對該廠房結構類型的屋面坡度規定為：“門式剛架輕型房屋的屋面坡度宜取1/8~1/20，在雨水較多的地區宜取其中的較大值”。本廠房設計圖紙要求為5%以上，但屋面結構在自重作用下產生的下?lián)献冃魏桶惭b偏差等導致排水坡度不足3%，小于設計要求;變形的不均勻性容易形成局部下?lián)霞熬植康姆e(匯)水現象，屋面坡度小降低了雨水向排水口匯集的效率，排水速度降低;
(3)短時強降雨量過大，本廠房屋面平緩，在短時強降雨量大、風作用和突出屋面天窗阻擋下，局部屋面的降水短時流動方向紊亂，容易形成局部較大的積(匯)水量，導致局部超載。每排設6個排水口，根據虹吸排水原理，當積水深度超過水頭高度時，可形成虹吸效應。但是在6個排水口不能同時達到或超過水頭高度時，即不能形成虹吸效應，因空氣進入排水孔而大大降低排水效率。使屋面積水過多，屋面荷載增大，造成屋面發生變形，雨水繼續積累，最終造成屋面及鋼梁的變形破壞。
4結論及建議
結構破壞原因主要為屋面排水系統未設天溝，且屋面坡度過小，虹吸排水系統不能發揮作用，導致屋面短時局部積水嚴重，結構破壞。對于輕鋼結構屋面設計及施工應著重考慮以下幾點：
(1)對于此類輕鋼結構屋面應設排水溝，且屋面坡度應控制在5%以上。避免雨水不能及時排走造成雨水瞬時積累過多，屋面荷載瞬時增大，超出屋面的承載能力，造成結構的破壞。
(2)由于雨水荷載不作為設計荷載考慮，但是對于采用虹吸排水的屋面，應充分考慮在虹吸條件形成前的積水荷載對結構安全的影響。
