摘 要： 摘要: 為提升氣象應急預警信息發布能力，豐富氣象信息服務手段。使用物聯網技術、Java 語言、Spring Boot 微服務框架和樹莓派開源硬件研制了氣象智能機頂盒服務系統。系統通過研發一個能夠連接互聯網并利用高清顯示設備作為展示端的智能機頂盒，實現智能網格
摘要: 為提升氣象應急預警信息發布能力，豐富氣象信息服務手段。使用物聯網技術、Java 語言、Spring Boot 微服務框架和樹莓派開源硬件研制了氣象智能機頂盒服務系統。系統通過研發一個能夠連接互聯網并利用高清顯示設備作為展示端的智能機頂盒，實現智能網格預報產品和應急預警信息基于位置的精準發布。該系統是集氣象信息處理、分發和接收為一體的氣象多媒體信息服務系統，用戶可通過該系統實現交互式獲取精細化氣象服務。介紹了系統的架構設計和軟件設計，并詳細闡述了系統開發過程中系統安全性和業務可靠性等關鍵問題的解決。
關鍵詞: 物聯網; 機頂盒; 微服務框架; 智能網格預報; 樹莓派; 開源硬件
0 引 言
物聯網被稱為繼計算機、互聯網后，信息產業的第三次浪潮[1]。物聯網技術在氣象行業中主要應用于氣象數據采集和氣象服務發布領域，對于提升氣象行業的信息化、智能化水平有著非常重要的意義。
智能機頂盒是指內置 CPU 處理器和操作系統，用戶可以方便地獲取定制化應用軟件的機頂盒終端[2]。智能機頂盒在配置上具有硬件開源、功能模塊化、網絡接口豐富、二次開發容易等特點。智能機頂盒能在內容表現形式、互動性和擴展性等方面給用戶帶來全新的體驗[3]。
智能網格預報利用云計算、互聯網 + 、人工智能等現代信息技術和氣象大數據應用技術來改造傳統預報業務，從而實現業務技術客觀智能，業務流程扁平高效，滾動制作、實時同步、協同一致的網格預報制作[4]。這種統一數據源的 “一張網”網格預報業務是中國氣象部門未來業務發展方向。這種網格空間分辨率 5 km，逐 3 h 發布的未來 10 d 預報產品是實現基于位置的精細化氣象服務的基礎[5]。
我國自然災害多發、頻發，是世界上受自然災害影響最為嚴重的國家之一，自然災害嚴重危害了人民群眾生命財產安全和生產生活秩序。氣象信息的準確、及時發布是降低自然災害對社會公眾造成損失的基礎條件，也是氣象部門面臨的重要而且急迫的任務[6]。近年來國內氣象部門在利用新技術進行預警信息分發方面做了許多嘗試[7-9]。周捷等研究了基于多媒體技術的氣象災害預警信息發布系統[10]; 陳往溪等通過采用無線廣域廣播系統和預警電話機組建高集成的突發災害預警平臺[11]; 李娜等研究了短信小區廣播技術在解決高時效信息發布的應用問題[12]。
目前寧波氣象部門已經建設了一套涵蓋短信、電視、電話、廣播、網絡、顯示屏等多渠道的突發預警信息發布平臺。該平臺渠道豐富、用戶覆蓋面廣，但仍存在一些不足: 1) 信息的分發高度依賴服務提供商，發布渠道煙囪式，發布時效性不高; 2) 信息分發的智能化程度不高，難以做到靶向式發布，無法支撐基于位置的精細化氣象服務需求; 3) 信息單向發布，缺乏交互式反饋。
本文介紹的氣象智能機頂盒服務系統，是依托寧波氣象部門現有的業務環境，在網格預報預警產品發布技術和物聯網技術的基礎上研發的智能化、扁平化、可視化的多媒體氣象信息發布系統。
1 架構與功能設計
1. 1 環境條件

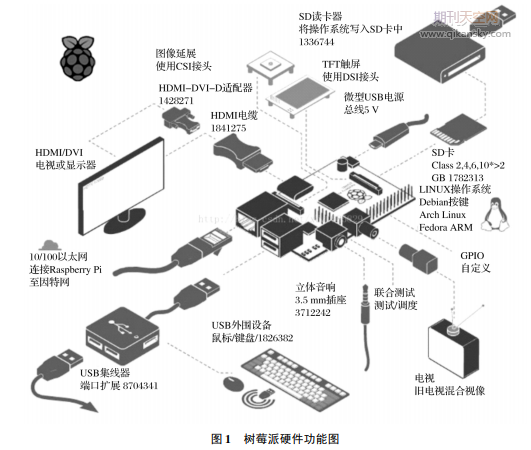

氣象智能機頂盒設備可以通過物聯網通信技術和服務端進行通訊。設備硬件以當前迅速興起的開源硬件為基礎，其中主要用到的是樹莓派微電腦系統。它具有與計算機相同的功能和接口，具有多媒體處理能力，具有體積小巧、可 擴 展 性 強 等 特 點。使 用 通 用 端 口 ( GPIO) 來控制外部設備，通過針腳賦值高低電平以實現對外部設備的交互。硬件功能見圖 1。
系統采用 Java 語言開發，開發環境為 Eclipse 3. 8、Spring Boot 1. 5. 3、VUE 2. 0、NODE JS 7. 9. 0 ，運行環境為 UBUNTU LIUNX 14. 04。
1. 2 系統架構設計
系統通過研發一款氣象智能機頂盒客戶端設備并以此為基礎建立氣象信息發布系統，系統不僅能以文字、圖片、圖表、聲音和高清視頻等多媒體形式將基于位置的天氣實況、天氣預報、應急預警信息快速發布到客戶端，并通過高清晰度多媒體接口( High Definition Multimedia Interface，HDMI) 展示到 4K 高清電視、觸摸屏、戶外 LED 大屏等展示設備上。而且能通過無線物聯網絡技術與周邊的傳感器設備通訊，實現數據采集功能。
系統架構圖如圖 2 所示，系統由服務端和客戶端兩部分組成。服務端包括數據中心、數據接口服務和系統管理平臺。客戶端由氣象智能機頂盒、高清顯示設備組成，機頂盒與顯示設備通過 HDMI 接口連接。
系統為了提升系統性能，提高可靠性。系統改進了服務器端架構，通過引入微服務架構 ( Microservices Architecture Pattern) 技術優化服務效率。系統主要由以下 3 部分組成:
1) 數據接口
服務負責響應客戶端設備發起的數據請求，通過 WebService 數據接口的方式實現數據和指令的交互。
2) 系統管理平臺
負責管理客戶端設備以安全的通訊方式接入系統，實現用戶管理和權限管理，以微服務架構的方式發布?xì)庀笮畔ⅰ?/p>
3) 客戶端設備
負責將來自服務端的數據展示在顯示設備上，通過用戶交互方式收集服務反饋并上傳服務端。
這種設計有如下優點:
首先服務端采用微服務架構，微服務是去中心化的分布式軟件架構，它可以將大型的、復雜的、長期運行的應用程序構建為一組相互配合的服務，提高開發效率; 服務之間可以獨立部署，微服務架構讓持續部署成為可能; 每個服務可以各自進行擴展; 每個服務可以根據自身的需要部署到合適的硬件上，提高了系統可靠性和靈活度。
其次使用數據接口服務來實現跨平臺的數據交換，數據接口是目前比較流行的一種互聯網軟件架構。它結構清晰、符合標準、擴展方便，這種機制可以實現松耦合、應用擴展性和異構系統間的互操作性。
再次數據計算與產品生成任務交給分布式的管理平臺。客戶端不需要大量的計算處理與存儲需 求，降低了客戶端的實現難度和硬件要求。
2 軟件系統設計
軟件系統采用了基于 B /S( Browser/Server) 架構的 3 層設計模式。業務層采用 Web 服務技術完成與數據層的交互，表現層使用 JavaScript 技術提高人機交互體驗，而數據層由數據接口和消息隊列實現松耦合。在系統實現過程中，采用了多種開源軟件包，如 Tomcat、Apache、ActiveMQ 等。
2. 1 服務端軟件設計
服務端軟件負責將精細化觀測、預報、預警數據以 RESTful Web Services 數據接口的形式發布到客戶端。通過服務端軟件，系統管理員能實現對客戶端設備和服務內容的高效管理。實現了通過數據接口與客戶端交換信息和通過消息隊列實時推送應急信息到客戶端的功能。軟件流程圖見圖 3，服務端軟件主要由以下 5 個模塊組成。
1) 消息隊列模塊
負責服務端與客戶端之間的高效通信，實現數據和指令的交互。采用消息隊列技術來解決異構系統間的解耦與異步通信問題，降低了開發難度，并提供了功能上的擴展性。
2) 設備管理模塊
具有客戶端設備的定位功能，能確保服務的靶向性發布。并以 GIS ( Geographic Information System) 的形式為用戶提供終端管理功能。能夠?qū)崿F(xiàn)客戶端內容展示策略配置的功能，當配置發生變化時，能夠及時存儲并發送內容展示策略到客戶端。此外還具備客戶端設備訪問權限、版本管理等設備配置功能。
3) 數據加工模塊
不同的展示內容需要不同的內容幀來支撐，數據加工模塊負責內容幀的生成。模塊需要定時從數據接口獲取數據并按預設的規則生成內容幀，并按幀/時間的格式記錄到數據中心。
4) 數據服務模塊
以 Web Services 數據接口的形式與客戶端通訊，提供調用數據中心的內容幀來響應來自客戶端的請求，以及將客戶端上傳的數據存儲到數據中心的功能。該模塊實現對接口的標準化管理，向管理人員提供包括接口管理、權限管理等功能。
5) 應急信息發布模塊
模塊以網頁提交的方式提供手動發布應急信息的功能。用戶可以在 GIS 地圖上圈選產品發布的范圍，發布的產品根據需要可以存儲到數據中心以供數據服務模塊調用，也可以通過消息隊列直接推送到客戶端。
2. 2 客戶端軟件設計
終端軟件負責定時獲取來自服務端的內容幀，并根據管理平臺定義的內容展示策略將各種內容幀以文字、圖片、音頻、視頻以瀏覽器的形式輸出到顯示器，并實現軟件自動管理。軟件流程圖見圖 4。
客戶端和服務端軟件通過建立消息隊列，實現客戶端訂閱服務端廣播的顯示事件和升級事件的功能。當顯示事件到達時，客戶端軟件將調用命令以全屏模式( kiosk) 打開一個網頁瀏覽器來展示內容幀。
每個顯示事件代表需要展示的一個內容幀，幀包括顯示的界面元素配置、展示內容組織和展示時長等信息。幀數據優先從本地緩存文件中獲取，如果不存在則從服務端獲取。如果網絡故障則使用本地存儲的數據。當展示時間超過定義時長，狀態監測機制自動創建下一個展示事件并發送給瀏覽器。視頻播放幀由于視頻的時長不定且有可能被用戶暫停或者快進，因此狀態監測機制通過捕捉視頻結束事件，并以該事件來觸發下一個顯示事件的創建。
