摘 要： 摘要：保溫裝飾一體板作為一種新型的外墻保溫、防水、裝飾材料，具有良好的節能、環保及經濟效益。某高層住宅建筑施工實踐顯示，這種產品的施工速度快，無需外架，可縮短工期，減少了人力物力，綜合造價較傳統的外保溫體系有明顯的降低，且美觀耐用，是一種
摘要：保溫裝飾一體板作為一種新型的外墻保溫、防水、裝飾材料，具有良好的節能、環保及經濟效益。某高層住宅建筑施工實踐顯示，這種產品的施工速度快，無需外架，可縮短工期，減少了人力物力，綜合造價較傳統的外保溫體系有明顯的降低，且美觀耐用，是一種較好的綠色施工用材。
關鍵詞：建筑外墻;保溫裝飾一體板;錨固連接;細部構造
1 工程概況
1.1 工程簡介
背景工程位于上海市青浦區徐涇鎮，蟠龍路與蟠中路交匯處，分為2個地塊，其中23-02地塊建筑面積 69 000 m2 ，框架結構;地上6棟18層住宅，地庫地下1 層，面積17 988 m2 。24-02地塊為4棟14層住宅，建筑面積 24 000 m2 ，剪力墻結構。
1.2 外墻做法方案選擇
本工程作為上海市西虹橋商務區第一塊住宅板塊，工程質量、進度、文明施工要求高，且工程距離國家會展中心(上海)只有1 km，工程的社會影響力大。傳統外墻做法需要現場施工保溫材料，固體廢棄物增多，影響環境衛生。
經過方案對比，選擇外墻保溫裝飾一體板的施工工藝，即板材先由工廠加工預制，再在現場采用掛件和黏結劑固定，從而大大減少了環境污染，且通過使用吊籃，減少外架使用時間，節約成本。
2 施工材料準備
外墻保溫裝飾一體板由保溫層、無機樹脂板、強力復合膠、飾面涂層組成。保溫材料可設計成XPS(擠塑板)、EPS(聚苯板)、PUR(聚氨酯板)、酚醛板、巖棉板、超薄絕熱保溫板。外飾面可根據建筑效果設計，包括氟碳金屬漆、氟碳實色漆、真石漆、仿石漆、花崗巖、浮雕配套、仿磚質感、質感配套等。材料防火應符合國家消防驗收標準，一體板的設計應符合相關施工圖集。細部節點可根據尺寸切割成不同規格的一體板，以滿足現場施工要求[1-2] 。
3 施工工藝流程及操作要點
3.1 工藝流程
基層檢查、交接→BIM深化設計→彈放基準線→保溫裝飾一體板放樣、切割→調配專用黏結砂漿→粘貼保溫裝飾一體板→安裝錨固連接件→嵌入填縫條→打密封膠→清潔面板→揭保護膜[3-6]
3.2 操作要點
3.2.1 基層檢查、交接
1)水泥砂漿抹灰層的養護滿足強度要求，抹灰完成并養護20 d以上方可進行一體板施工。
2)墻體水泥砂漿抹灰層的平整度達到中級抹灰標準，無明顯凹凸，表面平整度、垂直度≤5 mm;陰陽角垂直、方正，雨篷、窗臺、外裝飾線條等應橫平豎直;腳手架、垂直運輸設備等的扶墻孔洞需封堵完成，門窗框收口完成。
3)抹灰面無開裂、起砂、空鼓、剝離等質量問題。
4)確保基層清潔，要求抹灰面或混凝土面表面無灰塵、浮漿、油跡、銹斑、析出物等雜質。
5)對窗臺、女兒墻、裝飾線、雨篷等凹凸部位進行深化設計，考慮保溫板厚度，做好隱蔽驗收記錄。
3.2.2 彈放基準線、板塊分格線
1)在施工面各陽角及窗洞口側邊垂掛鐵絲線以保證整體垂直度，在掛垂線的同時，充分考慮系統成型厚度。
2)用水準儀彈出水平基準線，彈線時均采用點線法，即先打基準點，檢查完畢后，再用墨斗在基層面上彈出貫通基準線。
3)整棟樓外立面進行現場實測，做好板塊的排板圖，運用BIM技術進行效果渲染，選擇最優排板效果，確定每塊板安裝尺寸、位置，根據排板圖，在墻面上彈縱橫控制線，門洞口以及一些節點部位的彈線還要考慮板厚的增減關系，以便進行集中切割、下料，避免材料浪費。
3.2.3 保溫裝飾一體板放樣、切割
根據彈放的基準線、板塊分隔線，將排板分格數據進行統計、匯總，確定一體板精確的切割尺寸，以便合理利用板材，減少下料損耗。工程集中下料，并對每塊板進行編號，根據工程的進度安排進貨，以減少現場存放的時間。
3.2.4 調配專用黏結砂漿
按專用砂漿使用說明中的規定比例，將專用粉末狀黏結劑加入適當的清水，采用電動攪拌器充分攪拌均勻，使之稠稀適合，用泥掌刮起拌好的砂漿觀察，以上墻后不產生流掛為宜。
3.2.5 粘貼

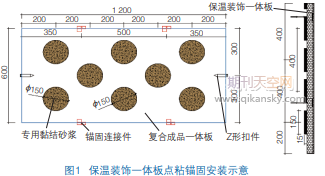

將調配均勻的黏結砂漿用泥掌點涂在保溫裝飾一體板的背面，粘接點應在板上均勻分布，且砂漿點的直徑不應小于150 mm，砂漿點的個數不少于8個/m2 ，黏結劑在板上的涂抹厚度應不小于實際粘貼厚度的1.3倍且不少于 15 mm，并保證粘貼的面積不得小于板面的45%(圖1)。用手將板推壓至墻面上，然后將吸盤吸附在板的表面，用吸盤調整保溫裝飾成品板的位置，使整體板面保持平整，對齊分格縫。要求板材橫平豎直，排列整齊，整體平面中每2 m×2 m范圍的平整度<3 mm，板縫高低差<1 mm。可用手或者橡皮錘輕敲板面，辨別砂漿是否粘緊、粘貼面積是否達標。
3.2.6 安裝錨固連接件
保溫裝飾一體板粘貼后安裝專用錨固連接件(圖2～圖 4)。緊固件應先從直邊中部按300～500 mm間距安裝，必要時再加外壓件調整板縫的高低差。安裝緊固件時不能用力過大，以避免造成板面的波浪變形或損壞。該工序要求緊固件要安裝齊全，壓力適度，錨固件數量不少于 8個/m2 。錨固件與墻面使用塑料膨脹螺栓，塑料膨脹螺栓有效錨固深度30 mm。
3.2.7 嵌入填縫條
根據板間間隙的大小，選擇填縫泡沫條，寬度為板間間隙的1.2～1.5倍，填實后嵌縫條與板面深度為3～5 mm。要求嵌縫條平滑、順直、無污垢。
3.2.8 打密封膠
將打膠板面清洗干凈，根據分格寬度的要求彈出分格線，沿線貼上紙膠帶。用封膠槍在分格縫內均勻適量地打上密封膠，再用平刮刀刮平密封膠，要求密封膠高出板面 1～3 mm，分格縫內的深度為1/3分格縫深，打膠完畢后2 h 內將紙膠帶拉掉。要求膠縫寬度偏差不大于2 mm，無痕跡和污垢，且平滑、順直。
3.2.9 板面清潔
墻面整體施工完成后進行板面保潔，先清潔裝飾板邊緣上的涂灰、污垢，再撕去保護膜，然后用干凈毛巾將粘膠遺留物清除干凈。
3.3 施工要點說明
3.3.1 基準線
基準線是指施工開始前，將縱橫2個方向作為施工起點的最初施工線，并使四面墻體的圖形保持相對位置不變的標準線。施工縱向的基準線應放在建筑物的頂端，施工橫向的基準線應為陰陽角輪廓線或有特征的輪廓線，凡基準線必須掛線施工。
3.3.2 施工順序
縱向按自下而上的施工順序進行，橫向施工遵守先陽角后陰角。先保證特殊結構(如門、窗的對稱性和均勻性)，再大面積施工。
3.3.3 細部處理
1)窗臺施工：上沿線必須做出外斜度流水坡度，下沿線必須做出內斜度滴水坡度。
2)陽角施工：所有陽角采用直角拼接方式，陽角處 150 mm范圍內的黏結砂漿滿粘。
3)女兒墻施工：板材需包過女兒墻頂，并延伸至女兒墻內側200 mm。
4)線條部位：均需要滿粘砂漿。
4 質量控制標準
4.1 基層質量要求
外墻抹灰基層平整度、垂直度應符合相關規范，無空鼓、開裂等質量通病，施工前需對抹灰層進行全面驗收、復測，消除基層質量隱患。
4.2 材料質量控制
保溫裝飾復合板大面積施工之前應進行留樣，確定板塊外觀效果符合設計要求，進場后的板材應進行送檢復試，燃燒性能、導熱系數、強度等指標送檢合格后方可用于現場。
4.3 操作環境的控制
一體板的施工以晴天為宜，雨天及4級以上大風天氣不允許施工，當室外溫度小于5 ℃時嚴禁施工。施工之前關注天氣情況，黏結砂漿固化前應防止雨淋破壞其強度。
4.4 操作質量控制
一體板施工要求基層表面應具有一定的強度和堅固性，無疏松、脫皮、起殼、粉化等缺陷，施工前首先要清除基層表面黏附物，使基層表面整潔，以提高砂漿與基層的黏結性。
推薦閱讀：論高層住宅的施工技術管理制度
5 結語
保溫裝飾一體板施工工藝簡單，保溫和飾面材料可選，觀感及耐久性良好，安裝方法簡單，質量便于控制。經測算，較傳統外墻保溫、裝飾，縮短工期約40%，造價降低20%左右，成本大大降低。目前，該工程已經竣工 1.5 a，外墻效果良好，未出現任何質量問題。外墻一體板在住宅、商業建筑及公用建筑中均可應用，發展前景廣闊。
