摘 要： 摘要：以承德臨空經濟西區市政工程為例，對涵洞設計過程中發現的問題進行分析研究。對比城鄉防護區、市政雨水管渠和公路橋涵的防洪標準差異，闡述山區城市道路涵洞的防洪標準選用原則、涵洞水文的計算方法、孔徑驗算方法以及涵洞構造和結構設計的基本要點。
摘要：以承德臨空經濟西區市政工程為例，對涵洞設計過程中發現的問題進行分析研究。對比城鄉防護區、市政雨水管渠和公路橋涵的防洪標準差異，闡述山區城市道路涵洞的防洪標準選用原則、涵洞水文的計算方法、孔徑驗算方法以及涵洞構造和結構設計的基本要點。通過總結設計經驗，提出行業規范編制的建議以及涵洞的設計要點。
關鍵詞：山區城市道路;涵洞;防洪標準;水文計算
隨著國家城鎮化的推進，越來越多的山區城鎮規劃建設城市道路，而山洪對山區城鎮的破壞能力大，制約國民經濟的發展，威脅人民的生命財產安全，是不容忽視的重要問題。因此，做好防洪排水規劃設計是山區城市道路建設中至關重要的一個環節。
排水構造物是防洪規劃中的重要組成部分，包括橋涵、排水管渠、邊溝和截水溝等。
涵洞是公路行業的術語，是保證地面流水能夠橫穿公路而設置的小型構造物，一般由基礎、洞身和洞口組成[1]，防洪標準一般按照J(rèn)TGD60—2015《公路橋涵通用設計規范》規定選用。常規城市道路工程排水一般以雨水管線為主，涵洞主要應用在公路工程，因山區地形復雜、高低起伏、溝壑縱橫，為保證區域排水順暢，避免路基被損害，故在山區建設道路需要設置涵洞，但城市道路的規范中未涉及對涵洞的相關技術標準，因而有的參照公路行業規范，有的參照市政給排水專業規范。
排水管渠是排水設施的一種，防洪標準一般按照GB50014—2006《室外排水設計規范》規定選用。不同行業的防洪標準有較大的差異，當有2種以上不同防洪標準的排水構造物相接時，如何選擇合理的標準，對設計影響較大。
案例位于承德市中心城區東北部，緊鄰承德市普寧機場，位于承德縣西北部，總用地面積約20km2，效果圖見圖1。以各種排水系統防洪標準的確定為出發點，通過水文、水力計算，分析和確定涵洞的設計。
1排水系統劃分
案例用地依山而建，基本呈東西向布置，用地北側為山，南側為河道，河道流向由東向西。依據地形地貌結合原有山體匯水廊道，用地范圍內規劃3條南北向雨洪通道穿過地塊，接入南側河道，其中2條明渠，1條暗渠。排水系統分為山洪或河道排水、地塊排水(雨水)、路基排水和路面排水。河道系統規劃見圖2。
4個排水系統應統籌考慮，山洪或河道排水是山區城市道路防洪排水系統中主要的排水系統，其他3個排水系統應與山洪或河道的排水緊密聯系。其中，山洪排水的設計應充分考慮泥石流、滑坡等自然災害的發生;地塊排水、路面排水應充分考慮水源保護區的影響，尤其是路面初期雨水是否排入河道，需慎重考慮。
地塊雨水和路面雨水系統以管網排水為主，依據相關雨水排除規劃，并與城市防洪、河道水系、道路交通、園林綠地、環境保護、環境衛生等專項規劃和設計相協調。
路基排水遵循總體規劃，合理布局，防、排、疏相結合，少占用地，保護環境的原則，根據沿線氣象、水文、地形、地質以及橋涵設置情況，設計、通暢的防排水系統。同時，做好路基防排水與地基處理、路基防護等綜合設計，并與路面、橋梁和涵洞等防排水系統相協調。
案例經過現場調查以及地質勘探，無泥石流、滑坡等自然災害產生，地塊雨水和路面雨水可以直接排入河道。
2防洪標準確定

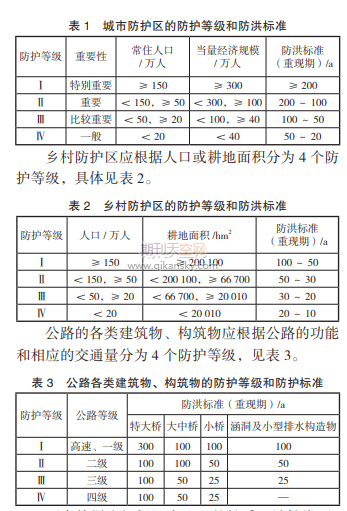

城市防護區根據政治和經濟地位的重要性、常住人口或當量經濟規模指標分為4個防護等級[2]，具體見表1。
通過上述設計標準的選擇，合理確定防洪標準，兼顧統籌道路排水構造物的防洪標準與區域的防洪標準。
案例的規劃人口規模小于10萬人，區域的防洪標準為10a一遇，河道和雨洪通道的防洪標準為10a一遇，雨水管線的設計重現期為3a一遇，道路涵洞的防洪標準為50a一遇，橋梁的防洪標準根據道路等級和橋梁規模采用相應的防洪標準。
3涵洞勘測
3.1外業調查
涵洞勘測的目的是通過外業勘測和調查，收集和整理涵洞設計所需的資料，包括涵洞所在區域的排水系統、地形、地質、水文、農田灌溉等自然條件，結合路基排水系統合理擬定涵洞的位置、交角、結構類型、孔徑、涵底高程、地基土壤類別、基礎形式、洞口布置及附屬工程等。
以承德臨空經濟西區市政工程項目為例，本項目外業調查主要包括以下幾方面。
1)沿線地形圖的收集，以獲得匯水區流域面積、主河溝縱橫坡度等資料。
2)地質特征資料和區域地質圖及土壤資料收集。
3)多年平均降雨量，與設計洪水頻率相對應的24h降雨量及雨力等。
4)地區性洪水計算方法、歷史洪水資料、各河溝已有洪水計算成果。
5)現有排洪系統及規劃方案圖，各排洪渠的設計斷面、流量和水位等。
利用地形圖勾繪匯水面積(見圖3)，通過現場調查校核，根據收集的資料及外業調查確定水文計算參數。
在外業勘察設計階段，加強對周邊上、下游既有道路上涵洞構造物的調查，查明既有涵洞的位置、角度、結構類型、孔徑、涵底標高、基礎類型、洞口布置及附屬工程等，為涵洞設計提供類比參考。本案例在調查中得知上游高速公路項目涵洞設置的孔徑后，本著下游涵洞孔徑不小于上游既有涵洞的原則，再結合水文計算，最終確定涵洞孔徑。
3.2平面布置
應根據沿線地形、地質和水文等條件，結合路線排水系統，適應農田排灌，經濟合理地布設涵洞。
本案例涵洞布設主要考慮在滿足排水、排洪要求基礎上，涵洞位置選擇在地形有利、地質條件良好、地基承載力較高、溝床穩定的河(溝)段上。涵洞位置和方向的布設與水流方向一致，避免因涵洞布設不當，引起上游水位壅高，淹沒農田、村莊和路基，引起下游流速過大，加劇沖蝕溝岸及路基。
3.3立面布置
根據實際地形、地質及水文等條件進行涵洞立面布設，確保涵洞基礎穩定，涵底不沖不淤。
本案例區域河溝縱坡較平緩，水流流速較小，設置在天然溝渠上的涵洞，其鋪砌頂面高程和坡度與天然溝底高程及溝底縱坡基本保持一致。
4涵洞水文計算
本案例水文計算采用文獻[1]和《公路橋涵設計手冊》中的計算方法，分別按暴雨推理法、徑流形成法及其相關經驗公式等進行設計流量的計算;通過形態調查法、直接類比法進行設計流量的反算;最終對不同方法計算出來的設計流量進行比對校核，以確定合理的設計流量。
相關知識推薦：市政工程職稱有哪些專業
4.1暴雨推理法
暴雨推理法是一種半理論、半經驗的計算方法。通過損失參數和匯流時間，體現地區差異，適用于匯水面積小于100km2的河溝。
4.3形態調查法
形態調查法是用調查河槽形態與歷史洪水位的方法，取得河槽某一過水?dāng)嗝娼Y(jié)合形態斷面進行洪水調查。流量的形態調查法是目前公路部門應用較為普遍的一種方法。
4.4直接類比法
直接類比法是當公路所跨同一河溝上、下游附近存在已建涵洞，且能調查到可靠的涵前洪水積水高度及相應的洪水頻率時，用已有涵洞作為形態斷面，采用類似形態調查法推算擬建涵洞的設計流量。
4.5設計流量的確定
設計洪峰流量采用多種方法計算結果進行比對校核，通常在排除異常計算結果后，采用加權平均法或者當?shù)亟?jīng)驗公式計算。本案例最終采用的設計洪峰流量見表5。
5涵洞水力計算
根據計算的設計流量，初擬涵洞的類型、洞口式樣和孔徑后，應進行水力計算;驗算涵內流速、水深和涵前壅水位。
涵洞水力計算應采用無壓力式，僅在特殊情況下，有充分的技術經濟比較依據時，方可采用半壓力式或壓力式涵洞。涵洞孔徑應采用標準跨徑，當采用多孔時應注意流量分配的不均勻性。
根據河溝斷面形態初擬孔徑后，應按上述公式驗算涵內流速、水深和涵前窒水位。
經孔徑驗算，本案例緯三路樁號K0+650.880涵洞采用一孔寬5m、高4m的鋼筋混凝土箱涵,涵內流速滿足規范要求。
6結語
山區城市道路主河道一定要結合地形地貌進行規劃。規劃主河道原則上不改變天然形成的主河道位置及流向，應以水系規劃引導用地規劃，反之則容易造成建設用地遭遇水毀。
城市道路的涵洞防洪標準，目前一直沿用公路行業設計標準，標準偏高。建議市政行業規范編制部門，按照城市道路的功能和重要性進行防洪標準分級。“生命線”工程宜采用高標準與公路行業相同，其他一般類似工程宜與城鎮防護區的防洪標準保持一致。
文獻[1]中雨力值等參數對水文計算結果影響較大;暴雨推理法計算結果與其他方法計算結果差異較大。當個別計算結果出現異常時應多方面綜合判斷，選用合理的水文計算結果。由于文獻[1]是2007年發布的，各地歷史降雨量和洪水資料等情況較當時都發生變化，所以建議規范編制部門應收集各地水文數據，更新規范的相關計算數據。
山區城市道路的涵洞設計，應重點調查分析大、中型泥石流對構造物的沖毀和淤埋破壞情況，結合地形地貌和勘察資料，合理選用涵洞孔徑。為便于后期檢修作業，涵洞內徑不宜小于1.5m。——論文作者：李尚，王文紅，牛晨亮
