摘 要： 摘 要：針對地鐵牽引網電壓波動劇烈及機車再生制動能量利用率不高的問題，在地鐵牽引供電系統中裝設超級電容儲能元件，提出一種地鐵儲能型再生能量回收裝置。該裝置不僅可實現機車再生制動能量的回收利用，還可通過裝置與供電系統間協調控制，達到雙向穩壓、削峰填谷的
摘 要：針對地鐵牽引網電壓波動劇烈及機車再生制動能量利用率不高的問題，在地鐵牽引供電系統中裝設超級電容儲能元件，提出一種地鐵儲能型再生能量回收裝置。該裝置不僅可實現機車再生制動能量的回收利用，還可通過裝置與供電系統間協調控制，達到雙向穩壓、削峰填谷的目的。首先分析系統主電路結構及工作原理;然后構建系統上層能量管理，下層變換器控制的協調控制策略;最后搭建系統仿真模型，模擬分析多種運行工況，驗證該裝置及控制策略的正確性和有效性。
關鍵詞：地鐵;再生能量;儲能裝置;控制策略;仿真
0 引言
城市地鐵站間距離短，列車啟動、制動頻繁，考慮線路坡度、曲線、車型、站間距、發車間隔等因素，機車制動時再生能量可達到牽引能量的40%以上，同時引起牽引網電壓抬升[1-2]。目前，這部分能量除少量被相鄰機車吸收利用外，剩余大部分一方面可通過制動電阻以熱能耗散掉，該方式不僅浪費再生能量，還增加隧道內通風散熱設備等成本;另一方面可通過逆變回饋裝置反饋回地鐵內部35kV 交流電 網 以 實 現 能 量 回 收 利 用，但 地 鐵 負 荷 沖 擊性、波動性強，會對35kV 交流電網造成一定程度沖擊，因此各地電力公司對此類設備的接受程度有待觀察[3-5]。
針對地鐵牽引、制動負荷的大功率、沖擊性和波動頻繁等特點，結合超級電容功率密度高、充放電速度快、循環壽命長、能量轉換率高等優勢[6-7]，兩者具有良好的匹配性，因此將超級電容儲能用于地鐵再生能量回收利用具有得天獨厚的優勢。基于上述分析，本文提出一種地鐵儲能型再生能量回收裝置 (EnergyStorageTypeEnergyRe-coveryDevice，ES-ERD)，用于實現機車再生制動能量的回收利用及牽引網電壓波動的抑制。首先分析了系統主電路結構和工作原理，然后構建了系統上層能量管理、下層變換器控制的分層協調控制策略，最后搭建了仿真模型來驗證裝置及控制策略的正確性。
1 主電路結構及工作原理

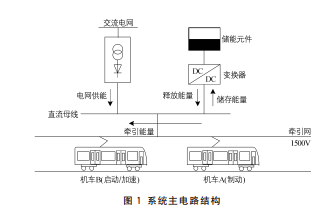

系統主電路結構如圖1所示。在地鐵直流牽引供電系統的基礎上，ES-ERD并聯于系統直流母線環節，該裝置由雙向 DC/DC變換器和儲能元件串并聯組成。
當機車處于再生制動狀態，機車產生的再生制動能量不能完全被相鄰牽引機車吸收時，ES-ERD 工作存儲剩余的再生制動能量;當機車處于牽引狀態時，ES-ERD 釋放電能為機車供電。通過這 “一充一放”操作，實現再生制動能量的回收與利用。此外，ES-ERD 作為一個功率調節單元，可削弱沖擊性負荷對牽引網網壓的影響。綜上，直流牽引供電系統中加入儲能裝置，可擴展直流牽引供電系統的能 量 分 配 方 式， 提 升 系 統 功 率 調 節 的 靈 活 性 和效率。
雙向 DC/DC 變換器作為地鐵 ES-ERD 的核心 裝 置，其拓撲的選擇至關重要。考慮到單套交直交變換器的耐壓水平和容量有限，在工程實際中通常需要根據實際情況，采用多重化、級聯、多電平的拓撲結構來適應高電壓、大功率的設計需求[8-9]。本文采用基于半橋高壓側級聯和多相并聯的組合拓撲，其拓撲結構如圖2所示。
該雙向 DC/DC變換器由兩套三相并聯 Buck/Boost變換器級聯構成，高壓側兩套裝置采用級聯方式，可降低開關器件的電壓應力，以適應高電壓應用需求，同時配置輔助耗能單元，防止造成過充事故;低壓側采用三 相 并 聯Buck/Boost方式，可降低開關器件的電流應力和輸出電流紋波。該拓撲可將一套三相并聯 Buck/Boost變換器作為一個儲能單元，便于模塊化設計。
2 系統能量管理模式
本節以牽引供電系統直流母線電壓和儲能元件荷電狀態 (StateofCharge，SOC)限 值 為 約 束，將 ES-ERD 的工作模式進行劃分，控制其運行于不同狀態，以實現機車再生制動能量回收利用和系統功率優化配置。
假設系統直流側母線電壓為Udc，ES-ERD 的充電電壓和放電電壓分別為Udc-max、Udc-min，儲能元件的最大充電和最小放電荷電狀態值分別為SOCmax、SOCmin。
3ES-ERD協調控制策略
為了完成上述各工作模式間的有效轉換，實現地鐵供電系統、機車和 ES-ERD間功率的有效轉移，提出一種上層能量管理、下層變換器控制的協調控制策略，通過判斷系統運行狀態，計算分析發出控制指令，控制雙向 DC/DC變換器的運行狀態，進而實現 ES-ERD 工作模式的有效切換。
3.1 上層能量管理模塊
上層能量管理包含負荷檢測和工作模式判斷兩部分。負荷檢測主要采集地鐵直流母線電壓Udc和儲能元件SOC值，然后根據各工作模式的選擇條件，進行 ES-ERD 的工作模式判別，最后計算出對應工作模式下 ES-ERD 端口的補償功率，具體流程如圖3所示。
3.2 下層變換器控制
ES-ERD的雙向 DC/DC變換器控制采用雙環控制[10]，如圖4所示。雙環控制由功率外環和電流內環組成，基于上層能量管理模塊判別系統工作模式，依據對應模式下的功率分配關系，計算出變換器端口的補償功率 PES_ref，經功率外環與地鐵直流電壓Udc相比，產生充放電電流參考值IES_ref;電流內環將IES_ref與變換器端口實際電流IES比較，差值經PI環節進入PWM 調制產生控制脈沖信號，從而控制變換器開關元件的開斷，完成系統功率轉移，實現各工作模式的預期目標。
4 仿真分析
為了驗證 ES-ERD工作模式和控制策略的正確性，基于 MATLAB/Simulink仿真平臺，搭建了含有 ES-ERD 的地鐵直流供電系統仿真模型。為了反映機車運行負荷的非線性和波動性，對表1中的三種工作模式進行連續仿真。工況一 (0～1s)，機車運行于牽引狀態，其牽引電流為300A，全部由地鐵供電系統提供;工況二 (1～2s)，機車運行 于 制 動 狀 態，其 制 動 電 流 為 200 A，全 部 由 ES-ERD吸收;工況三 (2～3s)，機車運行于牽引狀態，其牽引電流為600A，地鐵供電系統和 ES-ERD 均提供300A。對應仿真波形如圖5～7所示，當?shù)罔F牽引負荷發生變化時，地鐵直流側電壓會出現陡增陡降現象，ES-ERD 投入工作，通過充放電操作，可很好地抑制網壓波動和回收利用機車再生制動能量。
5 結語
本文提出一種地鐵儲能型再生能量回收裝置，并從能量管理角度出發，劃分了裝置工作模式，以實現機車再生能量的回收利用及系統功率的優化配置;同時提出一種上層能量管理、下層變換器控制的協調控制策略，實現了不同工作模式間的有效切換;最后仿真驗證了該裝置及其控制策略的正確性和有效性。——論文作者：劉若飛
參考文獻
[1]魏璁琪.城市軌道交通再生制動能量利用研究[D].蘭州：蘭州交通大學，2019.
[2]杜高峰，伍川輝，郭立榮，等.城市軌道交通車輛制動模式研究[J].城市軌道交通研究，2016，19(10)：115-118.
[3]魏璁琪，王永順，楊魯月.城市軌道交通再生制動能量利用研究[J].現代電子技術，2020，43(1)：131-135.
[4]李由，張浩，卜立峰，等.從列車運行能耗角度探討逆變回饋裝置節能效果[J].鐵道科學與工程學報，2020，17(9)：2381-2386.
[5]王曉鵬，連成華，任寶兵，等.含逆變回饋裝置的城軌牽引供電系統建模與節能計算[J].鐵道機車與動車，2019(8)：16-19.
[6]孫瑞.城軌交通地面儲能系統能量管理策略[J].電工技術，2020(1)：41-43，46.
[7]任璐.制動能量超級電容回收與再利用控制系統設計[D].太原：太原理工大學，2019.
[8]王賽.混合儲能型能量回饋系統控制策略研究[D].北京：北方工業大學，2019.
[9]畢愷韜，安群濤，段建東，等.基于級聯多電平直流變換器的超級電容儲能系統能量自均衡控制策略[J].電工技術學報，2018，33(8)：1919-1928.
[10]趙寬寬.超級電容儲能系統優化控制策略研究[D].太原：太原理工大學，2019.
