摘 要： 摘要：在現有電路停電檢修過程中，電路檢修位置和接地位置是分布在不同的電線桿上的，檢修工人在停電工作前期需要重復在不同地點進行多次上下桿拉開關，以便掛接地線工作，使得停電周期嚴重加長，勞動強度較大，存在安全隱患;本文設計了一種V型電閘結構，并
摘要：在現有電路停電檢修過程中，電路檢修位置和接地位置是分布在不同的電線桿上的，檢修工人在停電工作前期需要重復在不同地點進行多次上下桿拉開關，以便掛接地線工作，使得停電周期嚴重加長，勞動強度較大，存在安全隱患;本文設計了一種V型電閘結構，并進行了SolidWorks軟件三維建模，能夠有效地解決上述問題，減少線路故障檢修停電時間。
關鍵詞：V型電閘;電路檢修;SolidWorks建模
電力行業為我國工業建設提供源源不斷的動力。隨著國家對電網系統不斷的改革，智能化方向越來越明確[1-2]。隨著電網公司對電流接地系統單相接地故障處理的重視以及故障選線、定位技術的發展，電力領域涌現出來一批好的接地故障處置方案[3-5]。關于配網自動化方面，國內外已經有很多專家學者進行了研究，其中Pan.等人對配電終端單元進行了相關研究，配電終端單元是配電自動化的重要組成部分，配電終端單元的應用和維護與配電自動化的運行效果直接相關，為了提高電力公司維修人員的技術水平，他們設計了配電終端機運行維護培訓平臺，分析了配電終端單元的原理、配電自動化的動作過程，對于掌握配電終端單元的日常運行和維護操作也是有益的。該平臺根據配電自動化中的實際故障，實現配電網的一次故障仿真和配電終端單元的二次故障仿真。然后由維護人員進行運維操作，排除故障，其應用提高了運維人員的水平[6]。
相關知識推薦：電力職稱分幾級
配網自動化也將是我國電力行業發展的重點方向，配網電閘接地裝置是配網自動化過程中的關鍵一環[7]，該裝置需要能夠確保檢修維護人員的安全，在配網自動化發展過程中，傳統的電閘開關存在諸多缺陷，只能同一線路接通或者斷開，而且不具有自鎖功能，存在一定的安全隱患。智能配電自動化設備作為配電自動化系統的重要組成部分，是實現配電網絡智能的核心部分。它為配電自動化[8]提供開/關位置、電壓、電流和其他配電網絡操作參數。同時，調節和控制各種主配電設備，并實現故障定位、故障隔離和非故障區域電源快速恢復的功能。為了保證配電自動化系統的正常運行，需要大量的運維人員進行調試、運維和故障處理。如何提高運維人員便捷度，以滿足智能配電網的需求，已成為各供電公司面臨的普遍問題[9]。
目前在配網自動化領域，對于配網開關自動化結構方面的研究較少。本文為了實現配網自動化，在保證檢修效率和安全的前提下，針對配網開關接地方面設計了一種V型連桿式電閘結構，為實現配網自動化提供了核心結構支撐。
1結構設計

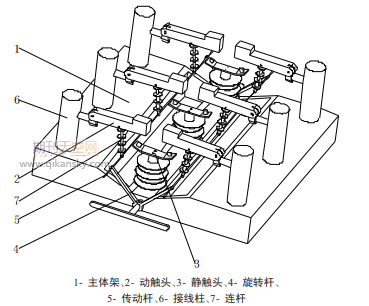

圖1為該V型連桿式的雙刀單位多路電閘裝置的立體結構示意圖。該V型連桿式的雙刀單位多路電閘裝置，包括主體架1，所述主體架1中部軸線上設置有靜觸頭排，所述靜觸頭排至少包括兩個橫向均勻設置的靜觸頭3，各所述靜觸頭3左右兩端的一側均設置有固定在主體架1上的接線柱6，各所述接線柱6上均鉸接固定有一個與靜觸頭3相配合的動觸頭2，所述靜觸頭排下方的主體架1上設置有貫穿主體架1的主動軸，所述主動軸兩端均設置有一個V型的旋轉桿4，所述靜觸頭排兩側的旋轉桿4之間均固定有一個傳動桿5，所述靜觸頭排兩側的各動觸頭2均通過連桿7與該動觸頭2同側的傳動桿5鉸接傳動連接。所述主體架1中部開設有用于安裝靜觸頭排的安裝槽;所述靜觸頭3均通過連接件固定在主體架1上的安裝槽內;所述連桿7與動觸頭2絕緣連接;所述接線柱6與主體架1絕緣固定連接。
圖2為本實用新型提出的一種V型連桿式的雙刀單位多路電閘裝置的側視結構示意圖。
2具體工作方式
SolidWorks軟件是世界上第一個基于Windows開發的三維CAD系統，由于技術創新符合CAD技術的發展潮流和趨勢，SolidWorks公司于兩年間成為CAD/CAM產業中發展最好的公司。SolidWorks每年都有數十乃至數百項的技術創新，在1995-1999年獲得全球微機平臺CAD系統評比第一名;SolidWorks所遵循的易用、穩定和創新三大原則得到了全面的落實和證明，使用它，設計師大大縮短了設計時間，產品快速、高效地投向了市場。[10]我們在用SolidWorks軟件建立圖3所示的V型連桿式的雙刀單位多路電閘裝置的三維結構模型圖;使用時，通過控制旋轉桿4旋轉的不同方向和角度進行電閘裝置的一側合閘與一側開閘，在電閘裝置的一側進行合閘時，另一側處于開閘狀態，從而實現與傳統電閘裝置的不同功能，避免了傳統電閘裝置在使用時的弊端。
3方案優點討論
本結構與現有技術相比具有的有益效果是：
(1)采用不同時閉合的方式可以減少電閘的使用也會減少電閘合閘的次數，傳統多路電閘開關時，需要兩個及以上才能實現上述所述功能，且在使用的過程中也可能會出現兩電閘開關同時合閘的情況，此發明避免了這種情況的發生。
(2)選用連桿機構驅動觸頭，使得其一邊合閘時另一邊處于斷開狀態，也不用添加其他的裝置進行復位，非常方便實用。——論文作者：方浩騰陶瑩
