新型帶電區域防誤入告警裝置

發布時間：2020-11-05所屬分類：電工職稱論文瀏覽：1次

摘 要： 摘要：在現代生活中，電能起著至關重要的作用，為了保證電能供應，人們修建了大量的電力設施，而電能在給人們的生活帶來便利的同時，還會帶來觸電的危險，人們一旦觸電，輕則受傷，重則危及生命，因此做好防觸電工作具有重要意義�；�于此本文設計了一種新型

　　摘要：在現代生活中，電能起著至關重要的作用，為了保證電能供應，人們修建了大量的電力設施，而電能在給人們的生活帶來便利的同時，還會帶來觸電的危險，人們一旦觸電，輕則受傷，重則危及生命，因此做好防觸電工作具有重要意義�；�于此本文設計了一種新型帶電區域防誤入告警裝置，這種裝置不僅可以在人們進入帶電區域時進行聲光報警，同時還具有斷電功能，更好的保證人們的安全。

　　關鍵詞：帶電區域;防誤入告警;裝置

　　電能在人們生活中有著重要應用，給人們的生活帶來了非常大的便利，但是電也是非常危險的，一旦觸電會給人造成較大的傷害，甚至危及生命，而電力設施在人們生活中非常普遍，為了防止人們出現意外觸電的問題，在帶電區域設置防誤入告警裝置具有非常重要的意義。本文設計了一種基于紅外以及視頻監測技術的主動式人體探測告警裝置，其可以通過紅外光束發射器和紅外光束接收器形成紅外監測光柵欄或光墻，對帶電間隔實現嚴密的在線自動監控，當有人誤入以后，其可以及時感知，并且智能的啟動告警裝置，提醒應急處置，現場聲光告警裝置警告誤入人員立刻退回至安全范圍內，與此同時，其還會通過無線發射器發送斷電指令，試驗電源箱接收指令后斷路器立即斷開，通過應用這一裝置，可以提醒人們不要進入帶電區域，即使人們誤入了帶電區域，其也能夠通過及時的斷電來保證誤入人員的生命安全，具有非常高的實用價值。

　　1 新型帶電區域防誤入告警裝置設計

　　1.1 新型帶電區域防誤入告警裝置原理

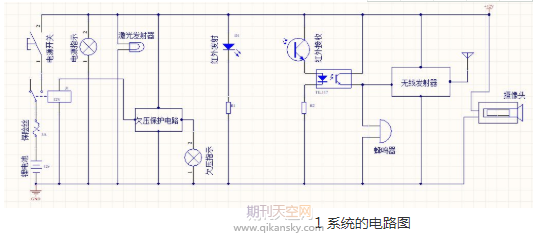

　　本文設計的新型通過紅外光束發射器和紅外光束接收器形成紅外監測光柵欄或光墻，對帶電間隔實現嚴密的在線自動監控，并能智能啟動告警裝置，提醒應急處置，現場聲光告警裝置警告誤入人員立刻退回至安全范圍內，同時通過無線發射器發送斷電指令，試驗電源箱接收指令后斷路器立即斷開。其巧妙的結合了激光發射技術、智能視頻裝置，結合無線通訊技術，提高了系統的智能性和準確性。為高電壓試驗促進現場安全生產具有積極意義。本文設計的新型帶電區域防誤入告警裝置的電路圖如圖1和圖2所示所示：

　　1.2 新型帶電區域防誤入告警裝置結構

　　本文設計的新型帶電區域防誤入告警裝置的結構圖如圖3所示：

　　在上圖中，各數字代表的含義如下：1攝像頭、2無線發射器、3激光發射器、4紅外發射器、5紅外接收器、6三維云臺、7伸縮警戒帶(5m)8充電鋰電池組成。

　　相關知識推薦：論文發表期刊選擇(技巧分享)

　　如圖所示，本文設計的新型帶電區域防誤入告警裝置，包含攝像頭、激光發射器 、紅外發射器 、紅外接收器、三維云臺 、伸縮警戒帶、充電鋰電池、無線發射器組成。具體的連接方式如下：紅外監測裝置與無線發射器連接，紅外監測裝置包括紅外光束發射器和紅外光束接收器，告警裝置連接智能視頻裝置。

　　1.3 新型帶電區域防誤入告警裝置工作流程

　　工作時，激光發射器3對準另一臺裝置瞄準點用于輔助紅外光束的連接，此時紅外光束發射器4和紅外光束接收器5相連接，內部電路接通工作，攝像頭1視頻抓拍啟動工作，人體探測主動式提前預警，對帶電間隔實現嚴密的在線自動監控。當探測到人體或物體進入區域內時，設備智能啟動告警裝置并由2無線發射器發送斷電指令�？蓾M足不同環境下的試驗需求，操作方便，性能可靠、安全。

　　2 新型帶電區域防誤入告警裝置的優點

　　本文設計的新型帶電區域防誤入告警裝置與現有技術相比具有以下優點：

　　(1)操作更安全可靠，由紅外與視頻監控同步監控試驗區域。

　　(2)報警準確率高、視頻抓拍針對性強。

　　(3)在具備主動式聲光告警裝置的前提下，加入了無線控制傳輸，及時地主動斷電更好的保障了現場施工人員的安全。

　　相較于其它告警裝置，本文設計的帶電區域防誤入告警系統的核心優勢在于，采用紅外和視頻雙重監控，提高了監控的準確性，更好的提高了其報警的準確度。同時，由于其能夠智能斷電，可以在人們誤入后，防止人們出現觸電問題，保證人們的生命安全，這一點是非常重要的。

　　結論

　　帶電設施是非常危險的，一旦人們誤入帶電區域模，可能會產生非常嚴重的后果，因此必須采取能夠有效杜絕百密一疏的安全措施來防止誤入帶電間隔情況的發生，保障電網、電氣設備的安全穩定運行和工作人員的人身生命安全�；�于此本文設計了一種新型帶電區域防誤入告警裝置，這種新型電區域防誤入告警裝置通過紅外光束發射器和紅外光束接收器形成紅外監測光柵欄或光墻，對帶電間隔實現嚴密的在線自動監控，并能智能啟動告警裝置，提醒應急處置，現場聲光告警裝置警告誤入人員立刻退回至安全范圍內，同時通過無線發射器發送斷電指令, 試驗電源箱接收指令后斷路器立即斷開，通過這樣的雙重保護措施們，可以非常好的防止人們出現觸電等問題，保護人們的生命安全。——論文作者：王慕賓 張曉鋒 葉張沖 藍王豐 趙心怡
