摘 要： 摘要：不規則的形狀以及復雜的結構等是燈具注塑件所獨有的特性，因此對其進行測量具有一定難度，為了對這一弊端進行有效改善，我們對檢具進行設計的相關觀點進行了提出，針對制造檢具相關要點以及測量方法進行了相關的探究和分析，對收縮和不斷變形塑件進行
摘要：不規則的形狀以及復雜的結構等是燈具注塑件所獨有的特性，因此對其進行測量具有一定難度，為了對這一弊端進行有效改善，我們對檢具進行設計的相關觀點進行了提出，針對制造檢具相關要點以及測量方法進行了相關的探究和分析，對收縮和不斷變形塑件進行有效的把控，才能有效改善檢具所產生的相關問題。
關鍵詞：燈具塑件;檢具設計;應用分析
引言：目前汽車工業上升式的發展，有效對汽車外形造型進行了相應的改變，使其造型開始變得趨于個性及時尚化，作為汽車重要外觀件的車燈同樣也隨之發生了相應的變化，安裝車燈的主要作用是為了照明和裝飾，其制作材料一般使用的為工程塑料，運用塑料的原因主要是其具有輕重量、多品種、低價格等相關優勢，其中轎車的車燈還包括燈體反光鏡等相關零部件已經有效進入塑料化發展過程。除此之外，新穎化的車燈外形，不僅具有緊湊的結構，而且對于塑件的制作講究高精度以及優質的表面光澤。在整體汽車塑料制品當中，對于車燈的制作具有超高的要求和標準。燈具外邊的面罩其所使用的工程塑料具有耐沖擊性以及耐熱性等良好優勢，與此同時其還具有非常小的成型收縮率、穩定的尺寸。在運用注塑工藝進行加工的同時，可以有效提升燈具外觀和造型，對手工制作成本進行相應的降低和減少，以此來更高層次提升自動化生產效益。檢驗和檢查燈具注塑件，我們可以有效控制車輛車燈匹配契合度。本文主要分析和概述汽車燈具注塑件檢具設計制造技術。
一、燈具注塑件特點
塑造汽車外觀造型，我們需要設計汽車燈具。保留足夠的車燈設計空間，才可以在空間之內對側燈外觀和功能進行相應設計，以此來與汽車整體造型進行相關搭配的同時，產生良好的和諧效果。因此我們需要突破傳統燈具設計束縛，對燈具進行異形空間形體想象和創造，一般燈具注塑件的特性主要包含以下幾點： 首先，燈具塑件所具有的特性包括不規則的外觀形狀、復雜的結構以及不相同的塑件厚薄程度等等，其資源需要大量的注塑材料，但是都需要運用超高質量標準對材料表面進行處理;其次，有的塑件制作會需要比較高的要求，因此我們?cè)谶M(jìn)行設計與制造模具以及檢測注塑塑件方面都具有相應的難度，尤其是互換塑件裝配性要求，對其進行滿足我們需要借助相應的檢具，以此來對塑件尺寸進行最終的檢查。在本文當中主要是對微車后燈配光鏡進行相應的探討，以此來對其設計制造以及測量燈體檢具等相關概況進行概述和研究[1]。
二、檢具設計分析
(一)檢具特點
檢具作為三維立體化檢測量具，可以有效重現汽車燈具注塑件的理想化。不再使用以往深度尺、游標卡尺等相關量具，在尺寸檢測工具的相關幫助之下，可以直接測量和評價燈體以及配光鏡的尺寸關系。但是需要注意的是，該種測量方式只能用于測定塑件加工精度以及日常管理尺寸等塑件生產準備階段。
鋁件和環氧樹脂是制作檢具常用工具，運用該種材料所制作的檢具更加的輕便，具有大方的外觀結構，還能夠進行便捷操作，因此在一系列優質特性的影響之下，使其遠遠超過傳統鋼結構檢測夾，此外，其還具有安全可靠性的相關優勢，主要體現在檢測過程不會對零件造成損傷，對所有常規量具所產生的相關問題幾乎全部可以進行涵蓋和解決。
(二)檢具組成部分
主體以及副檢具有效組成車燈塑件檢具。在體檢具當中，其基本信息包括：高度、深度以及寬度方向的基準面，分別用y、z、x進行表示，其中還包括副檢具車體面、燈具車體安裝部、坐標粗線等等。
在設計塑件當中，我們需要依據的標準為檢具寬高深度方面基準面，也就是x、y、z分別所代表的基本面，對其信息在檢具上進行有效復制;檢具的主體框架包括檢具基準面、車體面等相關檢具主體部分。其中，可以用環氧樹脂以及鋁材制作其基座和車體面，如果用鐵制進行制作的話，需要在表面進行相關防銹處理，以此來對生銹狀況進行相關關注。而檢具手柄、定位螺釘?shù)榷紝儆诟睓z具的相關組成輔助零件部分。
(三)檢具設計
對燈體塑件進行相關檢測，我們必須要運用到檢具。對其進行設計，我們要考慮其操作和移動便捷性，重量低于10千克，用支點式鋁件進行相關制作，在對重量進行減輕同時，使其有效符合塑件形狀大小。運用非金屬材料，例如環氧樹脂或者是塊狀樹脂以此來制作檢具本體，因?yàn)樵摲N材料具有非常低的密度、較高的剛性強度以及良好的耐磨性，對于各種變形狀況不會輕易發生，因此是制作檢具本體最優質的材料。檢測安裝基準以及固定方式與設計檢具有著密不可分的影響和聯系[2]。
1.燈具檢具以及監測

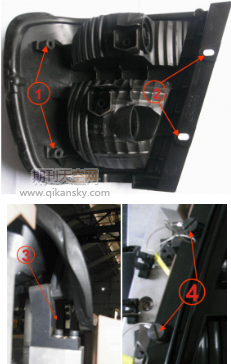

PP-T20其主要被用來制作微車后燈體，對其檢測安裝基準的定義主要依靠的是車燈實際安裝基準，燈體上定位孔裝上錐度支撐件，錐度支撐件與車上相關件懸掛著，汽車安裝面與安裝槽孔上臺階面用螺釘進行固定和貼緊，如下圖所示。
相關期刊推薦：《塑料制造》(原《廣東塑料》)創刊于1976年，由廣東省塑料工業協會主辦。及時準確的報道國內外塑料工業的發展趨勢，介紹塑料行業科學研究成果、加工生產、實際應用的新技術、新產品，關注塑料行業的最新動態。
在檢具當中固定和定位燈體，可以有效依靠這兩處的相關固定，整個檢具測量面由燈體周圍與車底面進行有效組成和圍成，而對于有效測量車體面和燈體設計之間的固定間隙，我們所運用的測量方法為：在檢具當中設計按照?qǐng)D紙的要求設置測量點，有效插入間隙規，以此來對其插進與插不進間隙尺寸進行相關確定，使其有效符合間隙測量燈體檢測要求;其次，測量面差可以用到高低游標尺而對于該標尺的使用，其使用方法為：我們首先需要對其零位進行相關校正在測量車體面有效放平高低游標尺兩個腳，將尖針放在測量塑件之上，以此來對兩者之間誤差點進行有效測量和讀出，其中需要注意的是如果高出測量平面則為正，低于測量平面則為負。
2.配光鏡檢具與檢測
PMMA主要為配光鏡的制作材料，該檢具測量標準主要參考的是燈體測量基準。倒放方法有效安放配光鏡，其檢具安放三個基點主要位于配光鏡光滑平面之上，相對平面兩點組成一條直線作為配光鏡定位點，在其所具有的圓柱定位柱中，有效貼近配光鏡兩邊以及定位柱，通過夾緊裝置有效對配光鏡進行固定，以此來形成整個檢具測量面，在測量面涵蓋不到的范圍，其測量點可以用鋁件進行制作。 設計微車后燈配光鏡以及燈體檢具主要是為了能夠有效對塑件收縮測量間隙進行控制，使其尺寸保持穩定狀態。對面差進行測量主要是為了對塑件的變形進行有效把控，通過大量的測量點才可以得到有效的反映，對于燈體塑件生產和檢測具有十分重要的指導作用。借助計算機三維軟件可以有效設計檢具，在對空間設計問題進行有效解決的同時，轉化3D設計，加工制造2D圖形[3]。
三、檢具制造
鋁件以及環氧樹脂混合物等材料可以有效用來制作檢具，結構件和底板主要用的是鋁件材料;車體面用環氧樹脂混合物材料;定位等相關零部件可以用鐵件進行制作。為了對其進行有效防腐，我們可以將材料進行混合以及固化加工：增韌劑用鄰苯二甲酸二丁酯;固化劑為593(T- 31);稀釋劑為丙酮、酒精，填料為上光蠟、滑石粉、鋁粉等。運用3D設計在數控銑床加工檢具，其測量主要運用的是三坐標測量機，對其進行修整之后才可投入使用。
四、結論
汽車燈具塑料件的檢具設計技術，但對其塑件測量問題進行解決的同時，借助檢具可以有效檢測燈具塑件生產，以此來對齊收縮和變形問題進行有效解。供應商成本的降低，需要對檢具進行合理的設計，有效使燈具塑件生產質量得到更高層次的提升。——論文作者：賀雅琴
